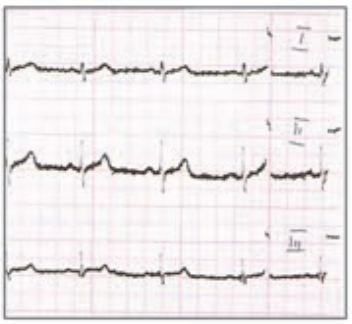

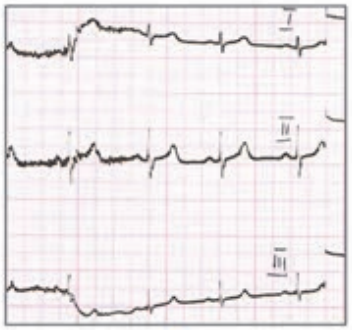

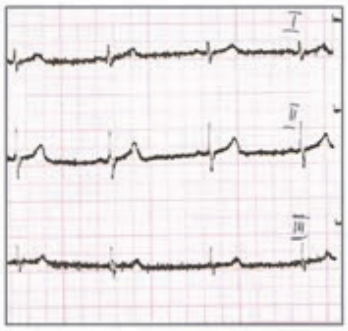

Który elektrokardiogram jest poprawny technicznie?

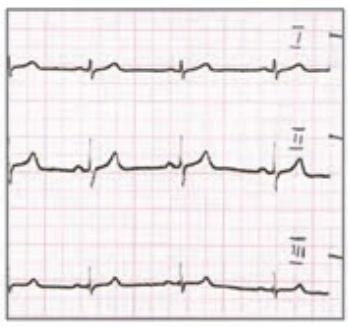

Prawidłową odpowiedzią jest elektrokardiogram 1, bo właśnie on spełnia podstawowe kryteria poprawności technicznej zapisu. Linia izoelektryczna jest stabilna, bez falowania i bez „pływania” całej krzywej po siatce milimetrowej. Zespoły QRS mają czytelny, ostry kształt, bez rozmycia i bez charakterystycznych ząbków od napięcia sieciowego. Amplitudy załamków są zbliżone do spodziewanych przy standardowej czułości 10 mm/mV – QRS nie jest ani sztucznie spłaszczony, ani nadmiernie powiększony. Odstępy między kolejnymi zespołami są równe, co sugeruje, że pacjent leżał spokojnie, bez większych ruchów i bez napinania mięśni. Moim zdaniem właśnie tak powinien wyglądać zapis, na którym można potem spokojnie analizować rytm, przewodnictwo przedsionkowo‑komorowe, odcinek ST czy morfologię załamków T. W praktyce, gdy robisz EKG na oddziale, zawsze najpierw oceniasz jakość techniczną: czy jest dobrze przyklejona elektroda kończynowa, czy przewody nie są skręcone, czy filtracja szumów jest ustawiona zgodnie z zaleceniami (np. filtr 35–40 Hz, prędkość 25 mm/s). Jeżeli zapis wygląda jak w przykładzie 1 – równy, czysty, bez artefaktów ruchowych i bez zakłóceń mięśniowych – lekarz może bez problemu użyć go do diagnostyki zawału, zaburzeń rytmu czy przerostów jam serca. W nowoczesnych wytycznych podkreśla się, że jakość techniczna jest tak samo ważna jak sam opis, bo błędny technicznie zapis może prowadzić do złej interpretacji i niepotrzebnych decyzji klinicznych. Dlatego warto wyrobić sobie nawyk, żeby każdy wydruk porównać właśnie z takim „wzorcowym” EKG jak numer 1.
