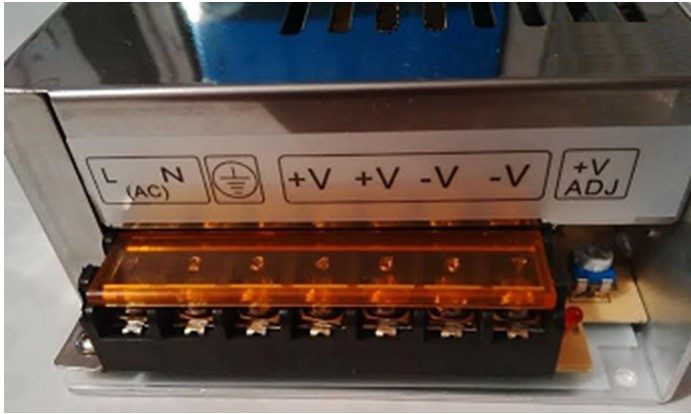

Do poprawnego podłączenia zasilania 230 V AC przetwornika przedstawionego na rysunku należy użyć przewodu z

Do poprawnego podłączenia zasilania 230 V AC do takiego przetwornika, jak pokazano na zdjęciu, faktycznie potrzebujesz przewodu trzyżyłowego. W praktyce wygląda to tak, że jedna żyła to faza (L), druga neutralny (N), a trzecia służy do podłączenia przewodu ochronnego, czyli PE (tzw. uziemienie). Z mojego doświadczenia wynika, że właśnie taki przewód gwarantuje nie tylko prawidłowe działanie urządzenia, ale przede wszystkim bezpieczeństwo użytkowników i sprzętu. W branży elektrotechnicznej stosuje się przewody trójżyłowe jako standard dla urządzeń odbierających zasilanie 230 V, które wymagają uziemienia – wynika to z przepisów normy PN-HD 60364 czy też podstawowych zasad BHP. Przewód ochronny jest kluczowy przy wszelkich metalowych obudowach, bo nawet jak coś pójdzie nie tak i pojawi się napięcie na obudowie, to zadziała zabezpieczenie nadprądowe i odetnie zasilanie. Gdyby nie było uziemienia, konsekwencje mogłyby być naprawdę poważne. Dodatkowo zauważ, że na listwie zaciskowej wyraźnie są opisane trzy wejścia: L, N i symbol uziemienia – to nie przypadek! Takie rozwiązanie jest zgodne z zasadami dobrego montażu, a przy instalacjach przemysłowych to absolutna konieczność. Nawet jeśli urządzenie działałoby bez PE, to zgodnie z dobrymi praktykami nigdy nie wolno tego pomijać.
