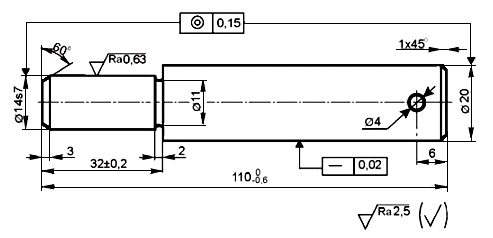

Ile wynosi tolerancja współosiowości powierzchni walcowych na przedstawionym rysunku wykonawczym?

Tolerancja współosiowości powierzchni walcowych to w praktyce jeden z najważniejszych parametrów, jeśli chodzi o zapewnienie odpowiedniej pracy elementów obrotowych, jak wały czy tuleje. Na przedstawionym rysunku wykonawczym symbol Ⓣ z wartością 0,15 jednoznacznie wskazuje, że właśnie tyle wynosi dopuszczalne odchylenie współosiowości. Standardy takie jak PN-EN ISO 1101:2017 oraz ogólnie przyjęte normy rysunku technicznego mówią, że taka tolerancja zapewnia właściwą pracę zespołów, gdzie osiowość decyduje o braku drgań, zużyciu czy precyzji pozycjonowania. W praktyce warsztatowej – powiedzmy przy produkcji wałów napędowych – 0,15 mm jako tolerancja współosiowości jest dość typowa, gdy nie potrzebujemy ultra-precyzji, ale zależy nam, żeby wszystko grało i kręciło się jak należy. Często spotykałem się z sytuacją, gdzie źle określona współosiowość prowadziła do przedwczesnego zużycia łożysk lub problemów z montażem – więc tym bardziej warto wiedzieć, jak ją prawidłowo odczytywać z rysunku. Dla porównania – niższe wartości zarezerwowane są dla bardzo precyzyjnych mechanizmów, a wyższe tolerancje stosuje się tam, gdzie osiowość nie jest aż tak krytyczna. W każdym razie, na tym rysunku 0,15 to ścisła odpowiedź zgodna z normą i zasadami rysunku technicznego.
