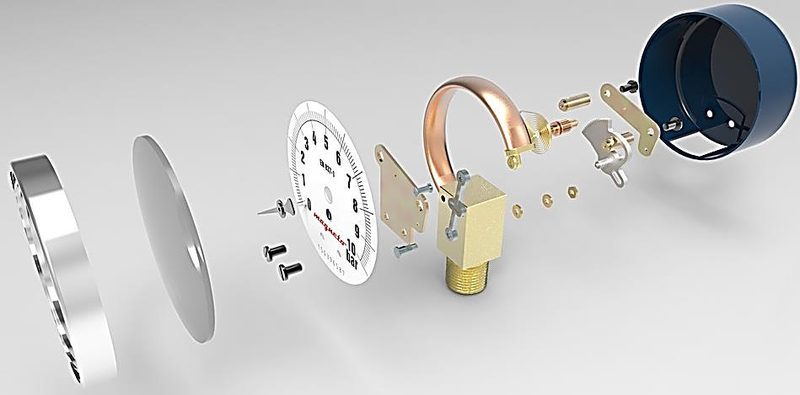

Rysunek przedstawia budowę manometru. Strzałką oznaczono

Rurka Bourdon'a to absolutnie kluczowy element manometru sprężynowego, zresztą nie tylko w przemyśle, ale i w codziennych zastosowaniach, jak choćby ciśnieniomierze do opon. Jej działanie opiera się na sprytnym wykorzystaniu praw mechaniki – rurka, mająca przekrój owalny, pod wpływem ciśnienia medium wewnątrz, dąży do zmiany kształtu na bardziej okrągły. To właśnie ta deformacja powoduje ruch końcówki rurki, który przez układ dźwigni i kół zębatych przekłada się na ruch wskazówki po skali. Dzięki temu możemy bardzo precyzyjnie odczytać ciśnienie. Moim zdaniem to rewelacyjny przykład, jak prosta mechanika może dawać bardzo dokładne wyniki – nieprzypadkowo manometry Bourdon'a są stosowane praktycznie wszędzie tam, gdzie kluczowa jest niezawodność i trwałość, na przykład w instalacjach grzewczych czy hydraulicznych. Rurka wykonana jest z materiałów odpornych na korozję, najczęściej mosiądzu czy stali nierdzewnej, co idealnie wpisuje się w dobre praktyki branżowe związane z bezpieczeństwem i długowiecznością urządzeń. Warto podkreślić, że jej konstrukcja jest zgodna z wieloma normami, na przykład EN 837, które regulują dokładność i bezpieczeństwo manometrów. Z mojego doświadczenia wynika, że zrozumienie zasady działania rurki Bourdon'a bardzo pomaga w praktycznej diagnostyce usterek i w doborze odpowiednich przyrządów do pomiaru ciśnienia.
