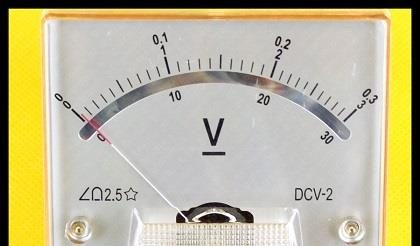

W który ustrój pomiarowy jest wyposażony miernik przedstawiony na rysunku?

Dobrze, że rozpoznałeś ustrój magnetoelektryczny – to absolutna podstawa w pracy z miernikami analogowymi! Ten typ ustroju, znany potocznie jako układ z ruchomą cewką, jest najczęściej spotykany w woltomierzach i amperomierzach prądu stałego. Działa w ten sposób, że przez cewkę płynie prąd, a ona znajduje się w polu magnetycznym stałego magnesu. Oddziaływanie tych pól powoduje wychylenie wskazówki – proporcjonalne do natężenia prądu. Takie rozwiązanie gwarantuje bardzo dobrą liniowość wskazań i wysoką dokładność, co jest szalenie ważne przy pomiarach prądu stałego, a czasem także zmiennego (po zastosowaniu prostownika). Moim zdaniem, w praktyce warsztatowej i serwisowej nie ma lepszego narzędzia do szybkiej kontroli napięć, szczególnie tam, gdzie elektronika jest podatna na uszkodzenia przez zbyt wysoki pobór prądu. Warto dodać, że wedle norm PN-EN 60051 magnetoelektryczne mierniki są podstawowym wyposażeniem laboratoriów elektrycznych. I taka ciekawostka – tylko mierniki magnetoelektryczne nadają się bezpośrednio do pomiaru bardzo małych prądów, bo są bardzo czułe na zmiany napięcia. To naprawdę dobra praktyka, by rozpoznać ten ustrój po charakterystycznej podziałce i oznaczeniach DCV!
