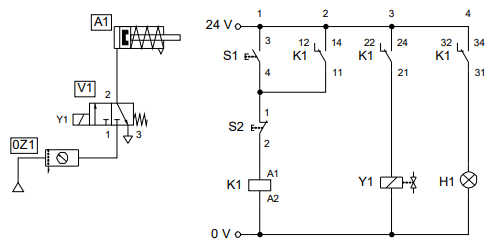

Na schemacie elektropneumatycznym symbolem S1 oznaczono łącznik

Na schemacie elektropneumatycznym symbol S1 oznacza łącznik monostabilny z zestykem NO (normalnie otwarty). Taki łącznik po naciśnięciu chwilowo zamyka obwód i powraca do pozycji wyjściowej od razu po puszczeniu – to jest właśnie charakterystyczne dla monostabilnych rozwiązań. W praktyce taki przycisk start służy do inicjowania pracy układu, czyli np. podania napięcia na cewkę przekaźnika K1. Zdecydowana większość nowoczesnych schematów sterowania, zwłaszcza w automatyce i pneumatyce, opiera się na przyciskach NO, żeby unikać przypadkowego startu urządzenia lub samoczynnego załączenia po zaniku napięcia. Moim zdaniem, to jest podstawowy standard bezpieczeństwa, nawet jeśli wydaje się z pozoru oczywisty. Ważne jest też to, że zgodnie z normą PN-EN 60204-1, elementy rozpoczynające cykl pracy mają mieć styki NO, właśnie ze względu na bezpieczeństwo obsługi. Łącznik S1, jako monostabilny NO, jest dosłownie klasycznym rozwiązaniem w pulpitach sterujących, panelach maszyn czy rozdzielniach – i to niezależnie od branży, bo wszędzie liczy się prosta, przewidywalna logika działania. Dobrze jest o tym pamiętać w codziennej pracy – ułatwia diagnostykę usterek i minimalizuje ryzyko wypadków.
