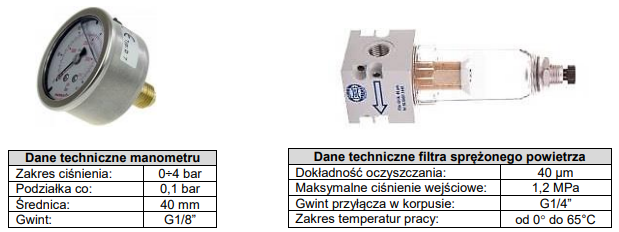

Na podstawie zamieszczonej dokumentacji technicznej urządzeń dobierz redukcję, która umożliwi montaż manometru w filtrze sprężonego powietrza.

W tym przypadku dobranie odpowiedniej redukcji polegało na dopasowaniu gwintu manometru G1/8” do gwintu w korpusie filtra sprężonego powietrza G1/4”. W praktyce oznacza to, że manometr ma gwint zewnętrzny 1/8 cala, a filtr ma gwint wewnętrzny 1/4 cala. Standardy branżowe mówią wyraźnie – aby połączyć te dwa elementy, musimy użyć redukcji, która z jednej strony pozwoli wkręcić manometr (czyli potrzebujemy redukcji z gwintem wewnętrznym 1/8”), a z drugiej strony dopasuje się do otworu w filtrze (czyli musi mieć gwint zewnętrzny 1/4”). Takie podejście pozwala nie tylko uniknąć nieszczelności, ale też gwarantuje pewność i trwałość połączenia, co jest kluczowe w pneumatyce. Moim zdaniem warto pamiętać, że przy pracy z instalacjami sprężonego powietrza lepiej zawsze sprawdzić typ gwintu, bo czasem producent podaje inne oznaczenia (np. G oznacza gwint cylindryczny według normy ISO 228). W codziennej praktyce technicznej zdarza się, że ktoś próbuje połączyć elementy na siłę, bez właściwej redukcji – to najprostsza droga do awarii i wycieków. Redukcja 1/8” W x 1/4” Z jest więc nie tylko poprawna pod względem technicznym, ale i zgodna z dobrą praktyką montażową. Takie połączenie zapewni prawidłowy montaż manometru w filtrze i bezpieczeństwo eksploatacji całego układu.
