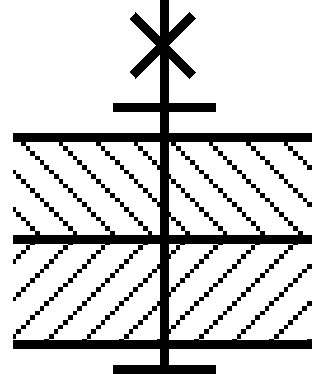

Który rodzaj połączenia płyt w uproszczeniu przedstawiono na rysunku?

Wybrałeś połączenie gwintowe i faktycznie – taki właśnie sposób łączenia zobrazowano na rysunku. Charakterystyczny symbol z krzyżykiem na końcu linii odniesienia to branżowy standard przy oznaczaniu połączeń gwintowanych w rysunkach technicznych. Połączenie gwintowe polega na wykorzystaniu śruby, nakrętki lub innego elementu z naciętym gwintem, dzięki czemu dwie płyty można łatwo i wielokrotnie rozmontowywać oraz montować, co jest jedną z kluczowych zalet tej technologii. W praktyce takie rozwiązania widuje się na każdym kroku – od prostych mocowań w urządzeniach AGD, przez konstrukcje stalowe, aż po montaż elementów maszyn przemysłowych. Moim zdaniem, gwint to jedna z najbardziej uniwersalnych i niezawodnych metod połączeń rozłącznych, bo łatwo wymienić zużyty element, nie trzeba używać specjalistycznych narzędzi do demontażu, a wytrzymałość mechaniczna jest naprawdę konkretna, jeśli dobrze dobierze się parametry gwintu. Warto jeszcze wspomnieć o normach – symbole połączeń gwintowych są opisane np. w PN-EN ISO 2553, więc warto zajrzeć do tych dokumentów, jeśli kiedyś będziesz rysować podobne detale. Branża mocno trzyma się tych standardów, bo to ułatwia komunikację między projektantem a wykonawcą. Tak na marginesie – dobrze znać różne rodzaje gwintów, bo w praktyce naprawdę często się z tym spotykasz.
