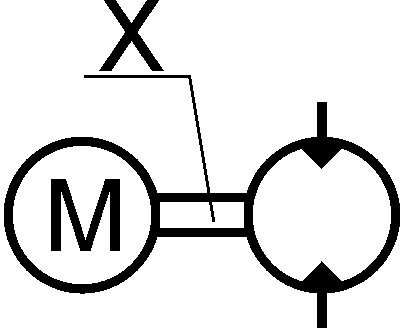

Elementem oznaczonym symbolem X na przedstawionym schemacie jest

Prawidłowa odpowiedź to wał napędowy i muszę przyznać, że to dość często spotykany schemat w technice napędowej. Na rysunku widzimy silnik elektryczny (oznaczony literą M) oraz, po prawej stronie, pompę hydrauliczną rozpoznawalną dzięki typowemu symbolowi. Element oznaczony symbolem X łączy te dwa podzespoły i właśnie to jest klasyczna rola wału napędowego. Taki wał przenosi moment obrotowy z wału silnika na wał pompy, umożliwiając jej pracę. W praktyce warsztatowej czy przemysłowej wały napędowe występują praktycznie wszędzie tam, gdzie trzeba przenieść moc mechaniczną – nie tylko w hydraulice, ale też w przekładniach, maszynach produkcyjnych albo nawet w samochodach. Moim zdaniem warto też pamiętać, że wał napędowy powinien być odpowiednio dobrany do mocy i prędkości obrotowej, bo inaczej może dojść do uszkodzeń albo drgań – to bardzo ważne z punktu widzenia eksploatacji. Standardy ISO i PN dokładnie opisują wymagania dotyczące jakości wykonania i wyważenia wałów, a w praktyce spotyka się wały wykonane ze stali stopowych czy nawet z kompozytów w nowoczesnych maszynach. No i jeszcze jedno – wał napędowy to nie po prostu kawałek pręta, tylko często złożony element z wieloma zabezpieczeniami, sprzęgłami elastycznymi czy nawet tłumikami drgań. Widać więc, jak ważny to element i jak dużo pracy wkłada się w jego dobór i eksploatację.
