MEP.01 · pytanie #2

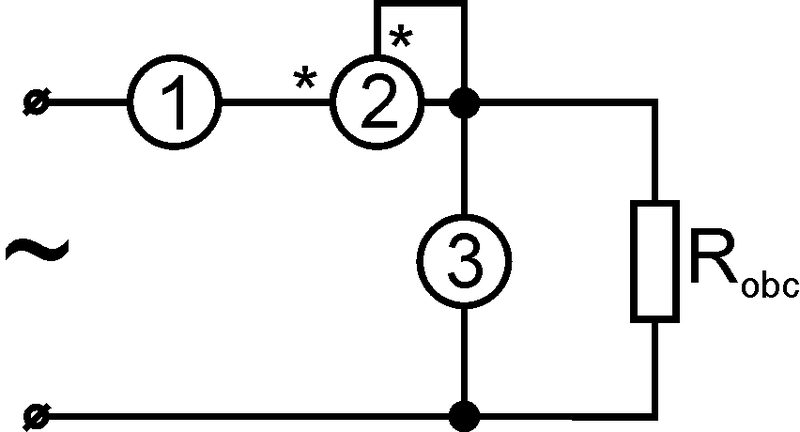

W celu pomiaru mocy metodą techniczną w miejsca oznaczone na schemacie 1, 2 i 3 należy wstawić odpowiednio:

- A1 – amperomierz, 2 – woltomierz, 3 – watomierz.
- B1 – omomierz, 2 – amperomierz, 3 – watomierz.
- C1 – amperomierz, 2 – watomierz, 3 – woltomierz.
- D1 – watomierz, 2 – omomierz, 3 – oscyloskop.
Poprawna odpowiedź: C. 1 – amperomierz, 2 – watomierz, 3 – woltomierz.
Kliknij odpowiedź, którą uważasz za poprawną.
Wyjaśnienie
Poprawna odpowiedź to 1 – amperomierz, 2 – watomierz, 3 – woltomierz, bo właśnie taki układ przyrządów wskazuje tzw. techniczną metodę pomiaru mocy czynnej w obwodzie elektrycznym. Amperomierz w punkcie 1 pozwala dokładnie zmierzyć prąd płynący przez odbiornik – to jest kluczowe, bo w praktyce często trzeba mieć pewność, że mierzony prąd dotyczy dokładnie tej gałęzi obwodu, która nas interesuje. Z kolei watomierz w punkcie 2 podłączamy zwykle tak, żeby napięcie było równo mierzone na odbiorniku, a prąd cewki prądowej przepływał przez całość obciążenia. Woltomierz w punkcie 3 umieszczamy równolegle do odbiornika, żeby wskazywał dokładnie napięcie na nim. Standardy branżowe, np. wytyczne SEP czy najprostsze podręczniki do pomiarów elektrycznych, zawsze podkreślają tę konfigurację, bo minimalizuje ona błędy pomiarowe, np. przez pominięcie rezystancji własnej przyrządów. W praktyce w laboratoriach elektrycznych robi się to dokładnie tak samo – sam nie raz widziałem, jak ktoś próbował zamienić miejscami przyrządy i od razu wychodziły głupoty w obliczeniach. Jeśli zamontujesz watomierz gdzie indziej lub błędnie podłączysz amperomierz, możesz nawet uszkodzić przyrządy! Warto o tym pamiętać, bo to jeden z typowych błędów początkujących. Rozumienie tej metody jest podstawą późniejszych, bardziej złożonych pomiarów w elektrotechnice.
🤖 Wyjaśnienie generowane przez AI – weryfikuj w oficjalnych źródłach.
