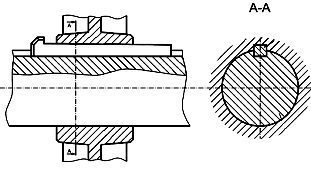

Który rodzaj połączenia części przedstawiono na rysunku?

To jest typowy przykład połączenia klinowego, które w praktyce przemysłowej stosuje się bardzo często do przenoszenia momentu obrotowego między wałem a piastą, na przykład w kołach pasowych, kołach zębatych czy sprzęgłach. Kliny, jak widać na rysunku, są umieszczane w specjalnie przygotowanych rowkach na wale i w piaście – to właśnie one sprawiają, że oba elementy nie obracają się względem siebie. Taki sposób łączenia jest nie tylko skuteczny, ale też prosty w montażu i demontażu, co często docenia się w zakładach produkcyjnych, gdzie ważna jest szybka naprawa i konserwacja. Z mojego doświadczenia wynika, że kliny dobrze znoszą duże obciążenia dynamiczne i są odporne na luzowanie, o ile oczywiście są poprawnie dobrane wg norm, np. PN/M-85005. Warto wiedzieć, że kliny stosuje się nie tylko na wałach stalowych – można je znaleźć nawet w rozwiązaniach z aluminium czy tworzyw sztucznych, choć tam trzeba już uważać na dopasowanie materiałów. W polskich zakładach najczęściej spotykany jest klin zwykły, ale są też kliny czółenkowe czy rowkowe do specjalnych zastosowań. Często studenci mylą kliny z wpustami – różnicą jest to, że klin jest ściśnięty między wałem i piastą, a wpust leży luźno w rowkach. Takie niuanse są ważne przy projektowaniu i nie da się ich lekceważyć!
