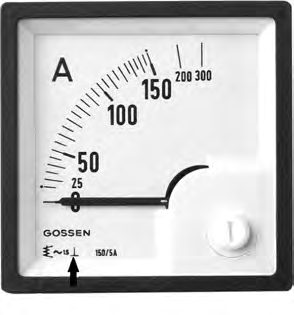

Jak powinien być usytuowany miernik przedstawiony na rysunku zgodnie z symbolem oznaczonym strzałką podczas wykonywania pomiaru?

Mierniki analogowe, takie jak ten przedstawiony na rysunku, powinny być montowane pionowo podczas wykonywania pomiarów zgodnie z symbolem, który został oznaczony strzałką. Taki sposób ustawienia wynika z tego, jak działa mechanizm magnetoelektryczny. W pionie wskazówka pracuje prawidłowo dzięki temu, że siła ciężkości działa w przewidywalny sposób – nie wypacza wskazania. Osobiście spotkałem się z sytuacjami, gdzie ktoś postawił miernik poziomo na stole i potem wyniki były przekłamane nawet o kilkanaście procent, bo grawitacja powodowała błąd przesunięcia wskazówki. W praktyce, szczególnie w zakładach przemysłowych, często na tablicach rozdzielczych montuje się takie amperomierze i zawsze zwraca się uwagę na to, by były dobrze spoziomowane w pionie. Przepisy i normy, np. IEC 60051, jasno wskazują, że dokładność pomiaru zapewniona jest właśnie przy pionowym ustawieniu. Moim zdaniem, to trochę niedoceniany aspekt, zwłaszcza przez młodszych techników – a szkoda, bo od tego zależy wiarygodność wyniku. Ważne jest też, by miernik znajdował się w odpowiednim miejscu, daleko od źródeł wibracji i wstrząsów, bo wtedy wskazówka będzie stabilniejsza. W skrócie: pionowe ustawienie to podstawa rzetelnego pomiaru takim sprzętem.
