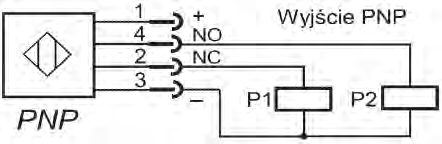

Zgodnie ze schematem połączeń czujnika indukcyjnego przekaźnik wykonawczy, który zostanie załączony po zadziałaniu czujnika, powinien być podłączony do przewodu (-) oraz do przyłącza

Dobrze, że zwróciłeś uwagę na właściwe przyłącze w kontekście czujnika PNP. W praktyce, kiedy mamy do czynienia z czujnikiem indukcyjnym typu PNP, to główną zasadą jest wyprowadzanie napięcia dodatniego (+) na wyjściu po zadziałaniu czujnika. Przekaźnik wykonawczy, który chcemy podłączyć, musi być zasilany na zasadzie: jedna strona do minusa zasilania (czyli przewód -), a druga do wyjścia NO (normalnie otwartego), którym w tym przypadku jest zacisk 4. To właśnie przyłącze 4 stanie się aktywne po wykryciu obiektu przez czujnik. Z mojego doświadczenia wynika, że to rozwiązanie jest najczęściej spotykane w praktycznych instalacjach automatyki przemysłowej – szczególnie tam, gdzie zależy nam na stabilnej i bezpiecznej pracy układu. Standardy branżowe, takie jak normy PN-EN dotyczące czujników przemysłowych, jasno określają sposób podłączania wyjść PNP i NPN. Warto pamiętać, że takie podłączenie minimalizuje ryzyko przypadkowego załączenia przekaźnika oraz umożliwia łatwą diagnostykę w razie awarii. Osobiście zawsze polecam sprawdzać schemat producenta, bo czasem można się naciąć na nietypową konfigurację, ale w 99% przypadków wyjście NO (tu: 4) jest właśnie tym, do którego podłączamy obciążenie, jeśli chcemy, żeby reagowało na sygnał z czujnika. Dobrą praktyką jest również stosowanie dodatkowego zabezpieczenia przekaźnika, na przykład diody przeciwprzepięciowej.
