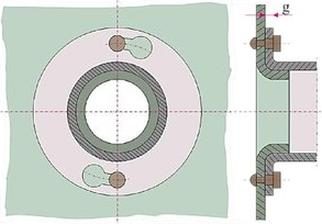

Które połączenie rozłączne przedstawiono na ilustracji?

Połączenie bagnetowe, które zostało przedstawione na ilustracji, charakteryzuje się unikalnym mechanizmem blokady poprzez obrót jednego elementu względem drugiego. W konstrukcjach inżynieryjnych często stosuje się połączenia bagnetowe w urządzeniach, które wymagają szybkiej, ale stabilnej montażu, takich jak w sprzęcie militarnym, systemach optycznych czy nawet w niektórych narzędziach elektrycznych. Kluczowym elementem tych połączeń są wpusty i rowki, które umożliwiają pewne zablokowanie elementów, co zapewnia ich trwałość i bezpieczeństwo użytkowania. Standardy inżynieryjne, takie jak ISO 2768, regulują tolerancje dla takich elementów, co gwarantuje ich uniwersalność oraz łatwość wymiany. Zastosowanie połączeń bagnetowych wpływa na efektywność montażu i demontażu, co jest niezwykle istotne w kontekście konserwacji oraz serwisowania urządzeń. Warto również wspomnieć, że odpowiednie zaprojektowanie połączeń bagnetowych może zminimalizować ryzyko uszkodzeń i awarii, co jest zgodne z najlepszymi praktykami w dziedzinie inżynierii mechanicznej.
