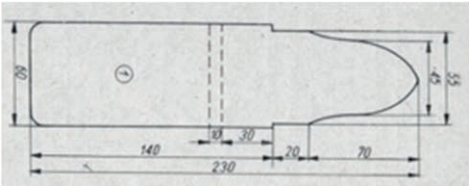

Który element dokumentacji techniczno-technologicznej przedstawiono na rysunku?

Wzornik montażowy to element dokumentacji techniczno-technologicznej, który pełni bardzo istotną rolę w procesie produkcji, zwłaszcza przy montażu i kontroli jakości elementów. Na rysunku widać szczegółowo zwymiarowany kształt z otworem i charakterystycznymi liniami pomocniczymi – to właśnie typowe cechy wzornika montażowego. Takie wzorniki są wykorzystywane na przykład na stanowiskach montażowych do sprawdzania poprawności wykonania detali, ich wymiarów i kształtu. Często służą też jako fizyczny szablon przy układaniu części lub jako przyrząd kontrolny. Moim zdaniem, bez dobrze przygotowanego wzornika montażowego, trudno mówić o powtarzalności i precyzji w produkcji seryjnej, bo to on zapewnia zgodność wyrobu z dokumentacją techniczną. W branży przemysłowej stosuje się wzorniki zgodnie z normami ISO, a ich przygotowanie jest jednym z kluczowych etapów wdrożenia nowego produktu. Często spotyka się je nie tylko w branży metalowej, ale też w meblarstwie czy samochodówce. Wzornik montażowy różni się od zwykłego rysunku poglądowego tym, że musi być dokładny wymiarowo i przystosowany do rzeczywistych czynności technologicznych, więc jego wykonanie wymaga dużej precyzji.
