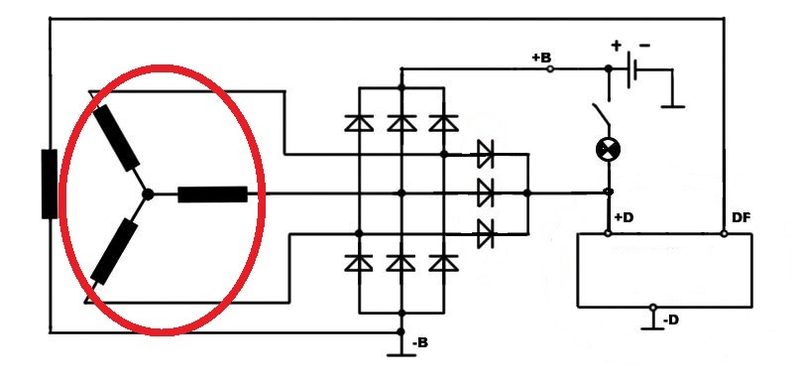

Na przedstawionym schemacie alternatora element obwiedziony czerwoną linią to

Na schemacie element obwiedziony czerwoną linią to uzwojenie stojana. To jest bardzo ważny element każdego alternatora, bo właśnie na uzwojeniu stojana indukuje się napięcie przemienne, które potem jest prostowane przez mostek diodowy i trafia dalej do instalacji elektrycznej pojazdu. Moim zdaniem warto zapamiętać, że uzwojenie stojana jest zawsze umieszczone w nieruchomej części alternatora (czyli tym stojanie – stąd nazwa). W praktyce, przy diagnozowaniu problemów z ładowaniem, pomiar rezystancji tego uzwojenia często pozwala wykryć uszkodzenia, jak przerwy czy zwarcia międzyzwojowe – typowo objawiające się słabym ładowaniem akumulatora. W nowoczesnych alternatorach często stosuje się uzwojenia połączone w gwiazdę lub trójkąt, zależnie od konstrukcji. Warto wiedzieć, że prawidłowa praca uzwojenia stojana jest kluczowa dla efektywnego wytwarzania napięcia zgodnego z normami branżowymi, jak np. PN-EN 60349-2 dla maszyn elektrycznych. Z mojego doświadczenia, dbanie o czystość połączeń i brak uszkodzeń mechanicznych uzwojenia znacząco wydłuża żywotność alternatora. Dla technika samochodowego rozpoznanie tego elementu na schemacie to podstawa, bo od tego zaczyna się właściwa diagnoza układów ładowania.
