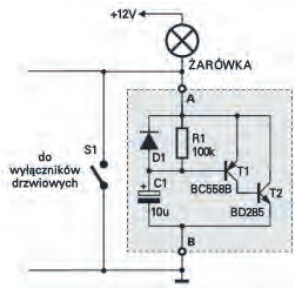

Na schemacie układu opóźniającego wyłączenie oświetlenia wnętrza pojazdu zastosowano elementy elektroniczne oznaczone jako C1, T1 i T2. Zidentyfikuj poszczególne elementy elektroniczne.

Wybrałeś prawidłową odpowiedź – dokładnie o to chodzi w takim układzie opóźniającym wyłączenie oświetlenia wnętrza pojazdu. C1 to kondensator elektrolityczny 10 μF, co jest standardową wartością wykorzystywaną do podtrzymywania napięcia w prostych układach czasowych. Taki kondensator magazynuje energię i powoli się rozładowuje po zamknięciu drzwi, powodując, że żarówka gaśnie stopniowo, a nie od razu – bardzo praktyczne w samochodach, gdzie komfort użytkownika jest ważny. T1 jako tranzystor bipolarny p-n-p (tu oznaczony BC558B – typowy p-n-p o niewielkiej mocy) służy jako pierwszy stopień wzmacniający, czuły na napięcie z kondensatora. T2 z kolei, jako tranzystor bipolarny n-p-n (BD285 – bardzo popularny, wytrzymały tranzystor mocy), odpowiada za sterowanie przepływem prądu przez żarówkę. Taki schemat to klasyczny przykład poprawnego i praktycznego zastosowania tranzystorów w układach opóźniających, często spotykany w praktyce warsztatowej oraz podręcznikach dla techników. Moim zdaniem kluczowe jest tutaj zrozumienie zasady współdziałania kondensatora z tranzystorami w kontekście opóźnienia – bardzo przydatna umiejętność jeśli planujesz pracować z automatyką samochodową lub podobnymi systemami.
