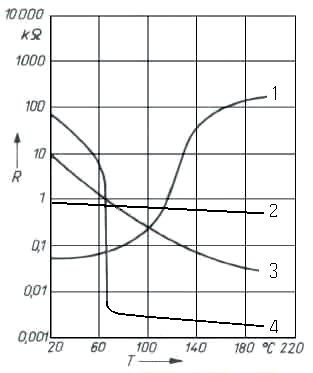

Określ na podstawie przedstawionych na rysunku charakterystyk rezystancyjno-temperaturowych podzespołów elektronicznych, który z nich należy zastosować w układzie sterowania, jako termistor typu PTC.

Termistor typu PTC (Positive Temperature Coefficient) charakteryzuje się tym, że jego rezystancja rośnie wraz ze wzrostem temperatury. W praktyce właśnie taki element wykorzystuje się tam, gdzie zależy nam na zabezpieczeniu układów przed przegrzaniem albo chcemy automatycznie regulować prąd – np. w układach zabezpieczeń silników, transformatorach albo jako bezpiecznik termiczny. Linia oznaczona numerem 1 na wykresie pokazuje typową charakterystykę PTC – przy niskich temperaturach rezystancja jest niewielka, a po przekroczeniu pewnego progu zaczyna gwałtownie rosnąć. Z mojego doświadczenia wynika, że taki wykres pojawia się np. w przypadku termistorów bimetalicznych, które są bardzo popularne w branży elektrycznej. Warto wiedzieć, że według norm branżowych (np. IEC 60539) właśnie tak powinien wyglądać przebieg rezystancji dla PTC. Nie każdy termistor nadaje się do wszystkiego – odróżnienie PTC od NTC (gdzie rezystancja maleje ze wzrostem temperatury) jest kluczowe w projektowaniu układów automatyki i zabezpieczeń. Takie elementy bardzo często spotkasz w zasilaczach impulsowych, gdzie chronią przed przepięciem. Moim zdaniem umiejętność czytania tego typu charakterystyk to taka podstawa w każdym warsztacie elektronika czy automatyka.
