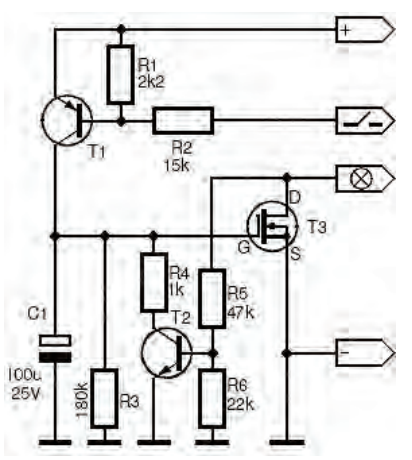

Na przedstawionym fragmencie schematu opóźniającego wyłączenie świateł wewnętrznych pojazdu elementy oznaczone jako T1, T2 i T3 to tranzystory:

W tym schemacie zastosowano klasyczne podejście do sterowania opóźnionym wyłączaniem świateł – świetnie, że to zauważyłeś. T1 to tranzystor bipolarny p-n-p, co jest zgodne z logiką polaryzacji napięcia zasilania. Pozwala on na sterowanie sygnałem przy ujemnym potencjale bazy względem emitera. T2 to z kolei bipolarny n-p-n – to dość typowe, szczególnie w układach, gdzie trzeba współpracować z p-n-p, bo umożliwia łatwe tworzenie tzw. kaskad wzmacniających lub przełączających. Trzeci element, T3, to unipolarny MOSFET – tutaj widać wyraźnie symbol bramki (G), drenu (D) i źródła (S), co jest charakterystyczne dla tego typu tranzystorów. MOSFET-y świetnie nadają się do sterowania większymi prądami przy niskim poborze mocy przez sam układ sterujący. Moim zdaniem, to bardzo popularne rozwiązanie w motoryzacji i automatyce, bo pozwala na energooszczędne i niezawodne działanie. W branży, szczególnie według dobrych praktyk projektowania układów oświetlenia pojazdów, takie połączenie tranzystorów jest zalecane z racji niezawodności i prostoty współpracy między elementami. Tranzystory MOSFET często stosuje się do szybkiego przełączania obciążeń takich jak żarówki, gdzie ważne są zarówno małe straty energii, jak i odporność na zakłócenia. Sam kiedyś projektowałem podobny układ i potwierdzam – to naprawdę działa bez zarzutu, zwłaszcza jeśli zależy nam na długiej żywotności i przewidywalnym zachowaniu całego systemu.
