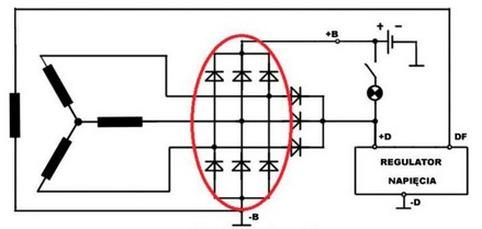

Na przedstawionym schemacie czerwoną elipsą zaznaczono

Mostek prostowniczy alternatora, zaznaczony na schemacie czerwoną elipsą, to kluczowy element, który umożliwia konwersję prądu przemiennego generowanego przez wirnik alternatora na prąd stały, który jest niezbędny do zasilania układów elektrycznych pojazdu. Mostek składa się z czterech diod, które są odpowiednio połączone, tworząc konfigurację Graetza. W praktyce, mostek prostowniczy zapewnia stabilne napięcie, co jest szczególnie ważne w systemach ładowania akumulatorów. W zastosowaniach samochodowych zapewnia on ciągłe zasilanie, eliminując wahania napięcia, które mogłyby uszkodzić komponenty elektroniczne. Zgodnie z dobrymi praktykami branżowymi, przy wymianie mostka prostowniczego zaleca się również sprawdzenie pozostałych elementów alternatora, aby zapewnić ich prawidłowe działanie i uniknąć potencjalnych awarii w przyszłości. Właściwe zrozumienie funkcji mostka prostowniczego jest kluczowe dla każdego technika zajmującego się diagnostyką i naprawą systemów elektrycznych w pojazdach.
