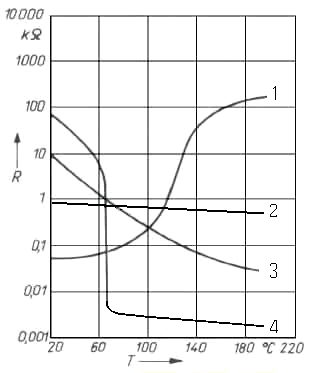

Określ na podstawie przedstawionych na rysunku charakterystyk rezystancyjno-temperaturowych podzespołów elektronicznych, który z nich należy zastosować w układzie sterowania jako termistor typu PTC.

Charakterystyka numer 1 oznacza typowy termistor PTC, czyli Positive Temperature Coefficient. To oznacza, że wraz ze wzrostem temperatury rezystancja tego elementu gwałtownie rośnie. W praktyce wykorzystywane jest to np. w zabezpieczeniach nadprądowych, czujnikach temperatury czy ogranicznikach prądu rozruchowego. Takie rozwiązania spotyka się często w zasilaczach impulsowych oraz w automatyce przemysłowej, gdzie ważna jest szybka reakcja na wzrost temperatury. Moim zdaniem, warto pamiętać, że PTC są często stosowane tam, gdzie istotne jest szybkie wyłączanie lub ograniczanie prądu w przypadku przegrzania obwodu. Standardy branżowe, na przykład normy dotyczące zabezpieczeń termicznych w urządzeniach elektrycznych, wskazują właśnie na stosowanie elementów o tej charakterystyce. Często się o tym nie mówi, ale termistory PTC można również spotkać w prostych układach domowych, chociażby w niektórych czajnikach elektrycznych, gdzie uniemożliwiają przegrzanie urządzenia albo uszkodzenie elektroniki. Z punktu widzenia praktyka, jeśli na wykresie widzisz gwałtowny wzrost oporu przy rosnącej temperaturze, to praktycznie zawsze masz do czynienia właśnie z PTC, bo żadna inna grupa elementów półprzewodnikowych tak się nie zachowuje. Często początkujący mylą te dwa typy termistorów (PTC i NTC), ale takie wykresy jak ten pomagają szybko rozpoznać różnice. Warto zapamiętać tę zależność, bo pojawia się ona nie tylko na egzaminach, ale też w codziennej pracy serwisanta i automatyka.
