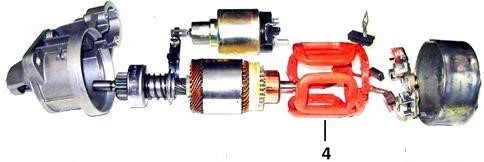

Na rysunku rozrusznika cyfrą 4 oznaczono

Oznaczenie cyfrą 4 na tym rysunku rozrusznika wskazuje na uzwojenie stojana. To jeden z absolutnie kluczowych elementów każdego klasycznego silnika prądu stałego – bez niego nie byłoby możliwe wytworzenie odpowiedniego pola magnetycznego, które oddziałuje z wirnikiem. Uzwojenie stojana, czyli cewki umieszczone na stojanie, są zasilane podczas pracy rozrusznika, a ich głównym zadaniem jest wytworzenie pola magnetycznego wokół wirnika. To pole współpracuje właśnie z uzwojeniem wirnika, umożliwiając jego obrót i w konsekwencji rozruch silnika spalinowego w pojeździe. Co ciekawe, w praktyce warsztatowej bardzo często spotyka się sytuacje, gdzie uszkodzenie uzwojenia stojana powoduje typowe objawy – rozrusznik kręci zbyt wolno albo wręcz nie działa wcale. Moim zdaniem warto zapamiętać, że w nowoczesnych rozrusznikach stosuje się zarówno stojany z uzwojeniami, jak i z magnesami trwałymi, natomiast na egzaminach najczęściej pytają właśnie o klasyczne typy. Jeśli chodzi o standardy branżowe, to konstrukcja uzwojenia stojana jest projektowana pod kątem wytrzymałości elektrycznej i odporności na przegrzanie, bo warunki pracy rozrusznika są bardzo wymagające. Każdy, kto miał okazję rozbierać rozrusznik, wie jak charakterystycznie wyglądają te cewki na stojanie – no i właśnie to masz tutaj pokazane.
