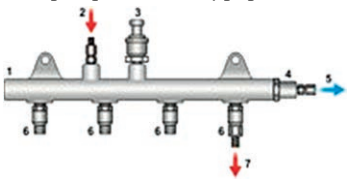

Kontrolę pracy zaworu regulacji ciśnienia w zasobniku układu Common Rail przeprowadza się poprzez

Wybór badania współczynnika wypełnienia sygnału sterującego jest zdecydowanie trafiony, bo właśnie w taki sposób najczęściej kontroluje się zawór regulacji ciśnienia w układzie Common Rail. Ten zawór sterowany jest impulsowo – sygnałem PWM (modulacja szerokości impulsu), a to właśnie współczynnik wypełnienia decyduje o tym, jak długo zawór pozostaje otwarty w każdym cyklu. Jeżeli współczynnik wypełnienia się zwiększa, zawór jest dłużej otwarty i pozwala na większy przepływ paliwa, co bezpośrednio przekłada się na ciśnienie w szynie. W praktyce, podczas diagnostyki wystarczy podłączyć oscyloskop do przewodu sterującego zaworu i obserwować charakterystykę sygnału – to bardzo obrazowo pokazuje, czy wartość PWM odpowiada wymaganiom sterownika silnika. Nawet w serwisach ASO, w przypadku problemów z ciśnieniem, technicy sprawdzają właśnie sygnał PWM, bo awaria zaworu lub przewodów objawia się anomaliami w tym parametrze. Z mojego doświadczenia wynika, że osoby, które rozumieją zasadę działania PWM w Common Rail, są w stanie szybciej zdiagnozować usterkę i unikają niepotrzebnej wymiany sprawnych części. Warto pamiętać, że współczynnik wypełnienia sygnału PWM to jeden z kluczowych parametrów przy elektronice samochodowej i często jest w centrum uwagi podczas wszelkich szkoleń branżowych.
