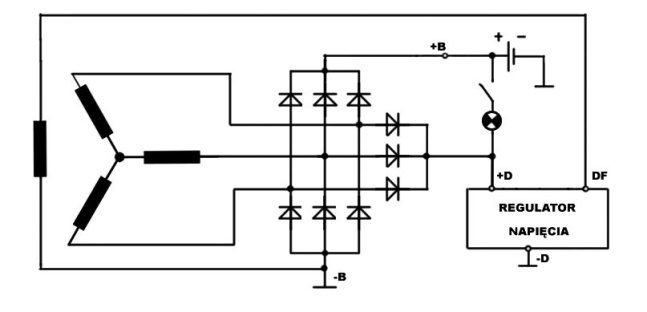

Na schemacie przedstawiono połączenia elektryczne

To właśnie jest typowy schemat połączeń w prądnicy trójfazowej, jaki można spotkać w samochodach czy innych urządzeniach, gdzie liczy się niezawodność, stabilizacja napięcia i możliwość uzyskania większej mocy. Widać tu charakterystyczne połączenie uzwojeń w układzie gwiazdy (Y), prostownik złożony z sześciu diod tworzących tzw. mostek Graetza, a także regulator napięcia, który dba o to, żeby napięcie na wyjściu prądnicy nie przekraczało określonej wartości. To rozwiązanie umożliwia ładowanie akumulatora i zasilanie instalacji elektrycznej w pojeździe. Moim zdaniem, znajomość tego układu to absolutna podstawa w branży motoryzacyjnej czy szeroko pojętej elektrotechnice, bo prądnice trójfazowe zapewniają dużo stabilniejsze parametry niż jednofazowe i są po prostu bardziej ekonomiczne przy większych mocach. W praktyce stosuje się je w niemal wszystkich nowoczesnych pojazdach, bo umożliwiają równomierne obciążenie i mniejsze straty energii. Często spotyka się je też w agregatach prądotwórczych przemysłowych czy nawet w elektrowniach. Dobrze jest też wiedzieć, że taki układ gwarantuje większą żywotność i odporność na uszkodzenia, zwłaszcza jeśli porównać go z prostszymi alternatorami jednofazowymi. Przemyśl to sobie i spróbuj samodzielnie przeanalizować schemat – taka praktyka bardzo procentuje, szczególnie podczas diagnostyki awarii.
