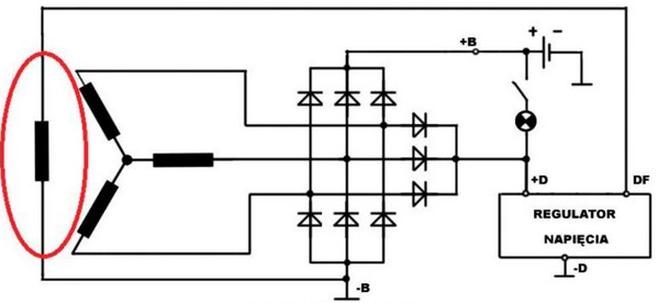

Na schemacie elektrycznym alternatora elipsą zaznaczono

Odpowiedź jest jak najbardziej trafiona, bo na pokazanym schemacie alternatora elipsą oznaczono uzwojenie wirnika. W alternatorze samochodowym to właśnie uzwojenie wirnika (czyli elektromagnes na wirującym wałku) odpowiada za wytwarzanie zmiennego pola magnetycznego, które 'przecina' uzwojenia stojana i w ten sposób indukuje napięcie. W praktyce, to uzwojenie jest zasilane przez szczotki, dzięki czemu można regulować siłę pola magnetycznego, a co za tym idzie – napięcie wyjściowe alternatora. Moim zdaniem temat jest o tyle istotny, że w każdym warsztacie samochodowym czy podczas diagnozy ładowania, warto rozumieć, gdzie jest uzwojenie wirnika, bo to tu najczęściej pojawiają się problemy – przerwy, zwarcia albo zużycie szczotek. Z mojego doświadczenia wynika, że nieumiejętne podejście do tego elementu często prowadzi do niepotrzebnej wymiany całego alternatora, zamiast naprawy taniego podzespołu. Warto też pamiętać, że uzwojenie wirnika współpracuje ściśle z regulatorem napięcia, więc wiedza, jak wygląda jego schematyczne oznaczenie, jest po prostu podstawą dla każdego praktyka. Cała ta wiedza to nie tylko teoria, bo w codziennych naprawach potrafi mocno ułatwić życie. Standardy branżowe jasno wskazują, że uzwojenie wirnika w schematach zawsze jest umieszczane w części obrotowej i to właśnie tam szukamy jakichkolwiek usterek.
