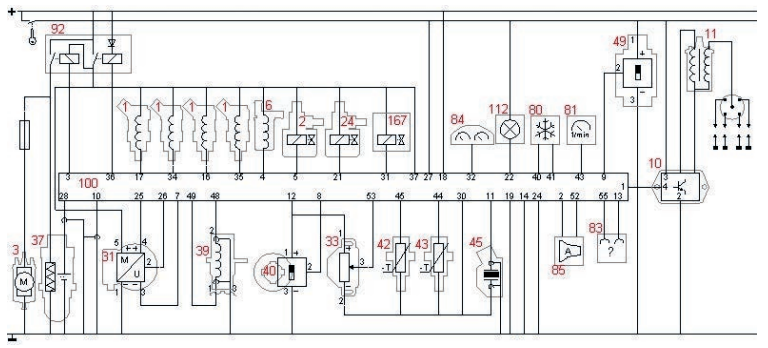

Którym numerem oznaczono na schemacie elektrycznym gniazdo diagnostyczne ODB?

Gniazdo diagnostyczne OBD zostało na tym schemacie oznaczone numerem 83 i to jest zgodne z większością standardów spotykanych w dokumentacji technicznej pojazdów. Z tego, co widzę, na schemacie jest ono po prawej stronie, mniej więcej na wysokości środka, co ułatwia szybkie zlokalizowanie. W praktyce, gniazda OBD (On-Board Diagnostics) są kluczowe przy diagnozowaniu usterek pojazdu, bo pozwalają na podłączenie specjalistycznych testerów diagnostycznych i szybkie odczytanie błędów z komputera pokładowego. Współczesne samochody praktycznie nie da się naprawić sensownie bez dostępu do tego gniazda. Sam przyznam, że czasem trzeba się dobrze naszukać w aucie, gdzie ono jest schowane, natomiast na schematach – dobrze oznaczona numeracja, jak tutaj, zdejmuje sporo niepewności. Moim zdaniem, opanowanie czytania takich symboli i numeracji jest absolutnie podstawowe dla każdego, kto chce pracować przy elektronice samochodowej. Standardy branżowe, jak ISO 15031 czy SAE J1962, definiują nie tylko fizyczny wygląd gniazda OBD, ale też zalecają jego umiejscowienie i właśnie sposób oznaczania na schematach. Świetnie, jeśli od razu widzisz, gdzie szukać informacji diagnostycznych – w praktyce warsztatowej to po prostu oszczędza czas i nerwy. Czasem zdarzają się drobne różnice w numeracji między producentami, ale ogólna zasada jest taka sama – warto zawsze sprawdzać legendę do schematu, bo prawidłowa identyfikacja gniazda OBD to podstawa skutecznej diagnostyki i naprawy.
