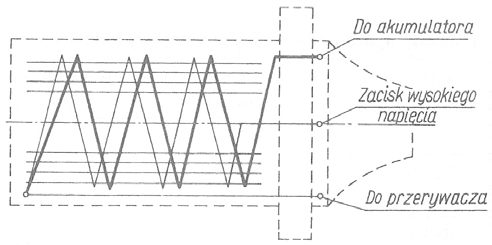

Na przekroju przedstawiono

To właśnie jest cewka zapłonowa, czyli jeden z kluczowych elementów układu zapłonowego w silnikach spalinowych. Moim zdaniem dużo osób nie docenia, jak ważne jest jej prawidłowe działanie – w końcu bez niej nie da się wytworzyć iskry do zapłonu mieszanki paliwowo-powietrznej. Na przekroju wyraźnie widać uzwojenia pierwotne i wtórne, które pozwalają na transformację niskiego napięcia (z akumulatora, zwykle 12V) na bardzo wysokie napięcie – nawet kilkanaście tysięcy woltów. To napięcie trafia potem do świec zapłonowych i wywołuje iskrę. Co ciekawe, w praktyce bardzo ważne jest, by cewka była dobrze zamocowana i nie przegrzewała się, bo wtedy potrafi szybko się uszkodzić. Branżowe standardy, np. normy ISO dotyczące układów zapłonowych, podkreślają wagę odpowiedniego doboru cewki do typu silnika i rodzaju świec. Współczesne cewki zapłonowe coraz częściej mają zintegrowane moduły elektroniczne, ale zasada działania pozostaje ta sama – zawsze chodzi o szybkie narastanie i zanikanie pola magnetycznego, skutkujące indukcją wysokiego napięcia. Z mojego doświadczenia – jak cewka pada, to najczęściej objawia się to przerywaniem pracy silnika, trudnościami z odpalaniem albo nierówną pracą na wolnych obrotach. Warto więc wiedzieć, jak ją rozpoznać na schemacie czy przekroju, bo to już połowa sukcesu przy diagnostyce.
