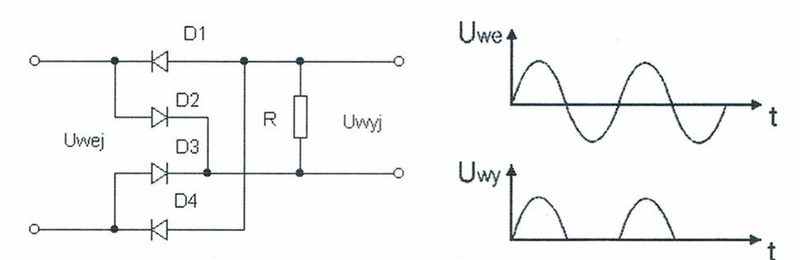

Na podstawie przedstawionych oscylogramów wskaż usterkę w badanym układzie prostownika.

Prawidłowa odpowiedź wskazuje na przerwę w obwodzie D2, R, D4, co jest typową usterką mogącą wystąpić w mostku prostowniczym Graetza. Jeśli przyjrzymy się oscylogramom, łatwo zauważyć, że na wyjściu prostownika pojawia się tylko połowa przebiegu sinusoidalnego – to znaczy, że obwód działa jak prostownik jednopołówkowy. Przy sprawnym układzie mostkowym powinniśmy widzieć przebieg dwupołówkowy, czyli napięcie wyprostowane podczas obu półokresów wejścia. Awaria którejkolwiek z gałęzi D2–R–D4 powoduje, że jedna z dróg przewodzenia prądu zostaje przerwana – wtedy diody D1 i D3 pracują tylko podczas jednej połówki, a dla drugiej prąd nie ma zamkniętej ścieżki. W praktyce oznacza to spadek sprawności prostownika, większe tętnienia, a także potencjalnie szybsze zużycie elementów po stronie wtórnej przez nierównomierną pracę. Tego typu awarie są dość częste w eksploatowanych układach – stąd warto zawsze, podczas serwisowania prostowników, sprawdzać ciągłość wszystkich gałęzi mostka. Z doświadczenia wiem, że wielu praktyków lekceważy takie przerwy, zwłaszcza gdy układ „jakoś działa”, ale to prosta droga do poważniejszych uszkodzeń. Dlatego właśnie zawsze warto mieć pod ręką oscyloskop i sprawdzić, czy prostownik rzeczywiście działa dwupołówkowo. Takie podejście jest zgodne z dobrymi praktykami diagnostyki układów energoelektronicznych według branżowych standardów.
