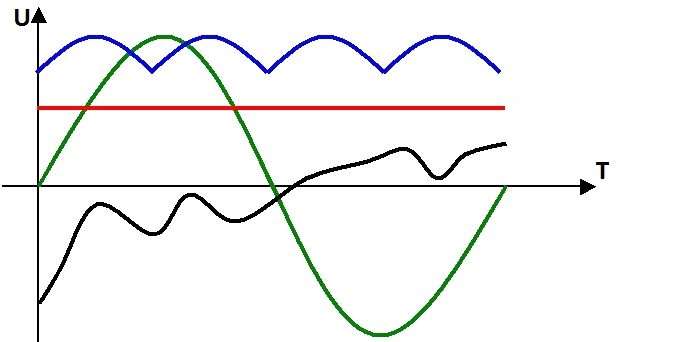

Którym kolorem na wykresie zaznaczono przebieg napięcia tętniającego?

Napięcie tętniające to takie, które powstaje w wyniku prostowania napięcia przemiennego, ale jeszcze nie zostało wygładzone przez kondensator filtrujący. Na wykresie najczęściej jest ono pokazywane jako charakterystyczna fala o kształcie zbliżonym do szczytów sinusoidy, tylko że nie osiąga wartości ujemnych – to właśnie ten przebieg niebieski. Moim zdaniem bardzo dobrze widać, jak napięcie tętniące jest wyższe od napięcia sinusoidalnego tylko w tych miejscach, gdzie prostownik przepuszcza dodatnie półokresy. W praktyce, takie napięcie spotykamy np. na wyjściu prostownika jednopołówkowego lub dwupołówkowego, tuż przed kondensatorem – zanim jeszcze nastąpi wygładzenie na poziomie zasilacza. To typowy temat przy analizie zasilaczy i układów prostowniczych – norma mówi jasno, że napięcie tętnienia powinno być jak najmniejsze, żeby urządzenia elektroniczne pracowały stabilnie. Inżynierowie często analizują ten przebieg podczas projektowania zasilaczy, bo od ilości tętnień zależy, czy radio będzie szumiało, a wzmacniacz brzęczał. Często, jeśli widzisz taki charakterystyczny ząbkowany przebieg powyżej zera – to właśnie napięcie tętniające.
