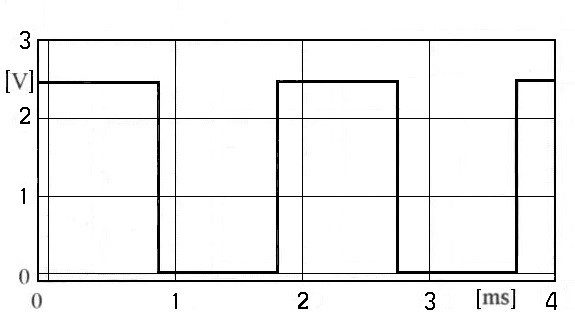

Zamieszczony oscylogram otrzymany w trakcie wykonywania diagnostyki układu wtrysku sterownika ECU potwierdza, że

Częstotliwość sygnału pulsacyjnego to bardzo ważny parametr przy diagnostyce układów elektronicznych w motoryzacji, szczególnie przy wtrysku sterowanym przez ECU. Na oscylogramie łatwo można policzyć, ile pełnych cykli mieści się w określonym czasie – tutaj widać dwa pełne okresy w czasie 4 ms, czyli jeden cykl trwa 2 ms. Częstotliwość to odwrotność okresu, więc 1/0,002 s daje nam dokładnie 500 Hz. Taka wartość jest typowa dla sygnałów sterujących w układach cyfrowych, na przykład do sterowania wtryskiem albo innymi elementami wykonawczymi w nowoczesnych samochodach. W praktyce spotyka się różne częstotliwości, ale wartości rzędu setek Hz są bardzo popularne, bo zapewniają odpowiednią rozdzielczość i szybkość reakcji komponentów. Moim zdaniem każdy technik powinien sprawnie rozpoznawać okres i częstotliwość na podstawie wykresów – to podstawa w pracy z oscyloskopem. Dobrze zrozumiana częstotliwość pozwala lepiej diagnozować awarie, np. zakłócenia lub nieprawidłowe sterowanie. Branżowe standardy, np. normy ISO dotyczące diagnostyki OBD, też zalecają analizę sygnałów właśnie pod kątem ich częstotliwości. Warto zwrócić uwagę, że błąd w tym miejscu może prowadzić do złej interpretacji pracy całego układu – a przecież chodzi o precyzję i niezawodność działania.
