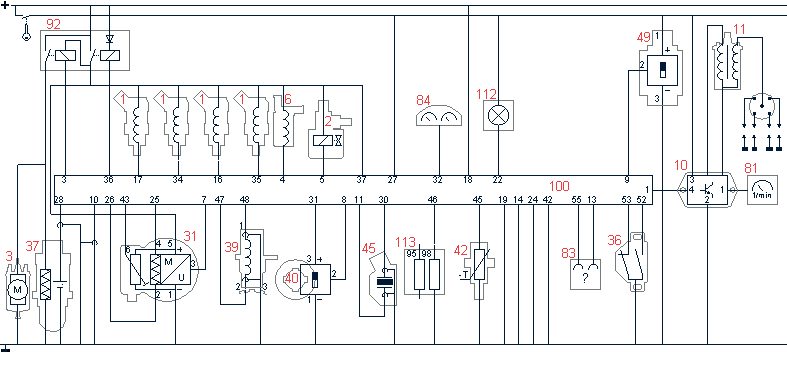

W celu dokonania kontrolnego pomiaru napięcia zasilania w obwodzie czujnika Halla, woltomierz należy podłączyć pomiędzy masę, a zaciskiem zasilania elementu oznaczonego na schemacie numerem

Prawidłowo wskazałeś zacisk numer 40 jako miejsce podłączenia woltomierza w celu pomiaru napięcia zasilania w obwodzie czujnika Halla. Wynika to z tego, że zgodnie ze schematem, zacisk 40 odpowiada za zasilanie elementu i znajduje się bezpośrednio na linii zasilającej czujnik. W branży motoryzacyjnej, głównie przy diagnostyce czujników Halla (np. w układach zapłonowych lub pozycjonowania wału korbowego), kontrolny pomiar napięcia wykonuje się właśnie między zaciskiem zasilającym czujnik a masą. Pozwala to nie tylko potwierdzić obecność napięcia, ale też ocenić, czy przewody nie mają przerwy, czy nie występuje spadek napięcia przez słabe połączenia. Takie podejście jest zgodne z dobrymi praktykami serwisowymi i wytycznymi producentów pojazdów, bo mierząc napięcie bezpośrednio na czujniku, eliminujemy ryzyko błędnej diagnozy spowodowanej utlenionymi stykami czy uszkodzonym przewodem. W praktyce warsztatowej często spotykałem się z przypadkami, gdy mierząc napięcie w innym miejscu instalacji, można łatwo przeoczyć realny problem z zasilaniem czujnika. Szczerze polecam zawsze najpierw upewnić się, że napięcie dochodzi do zacisku czujnika – to niby banał, ale potrafi oszczędzić sporo czasu i nerwów, zwłaszcza gdy walczymy z nietypowymi usterkami elektrycznymi.
