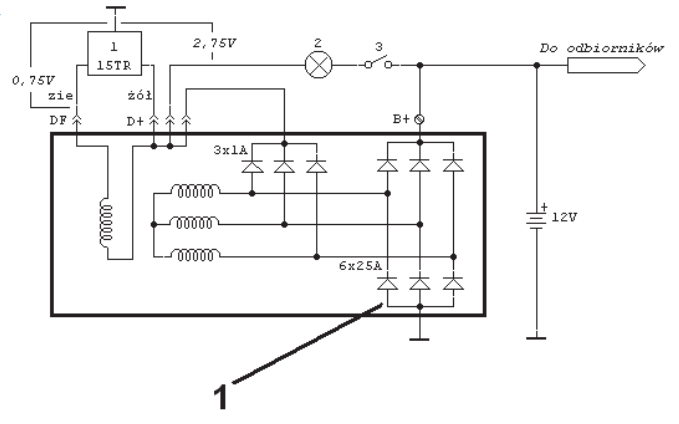

Układ elektryczny zaznaczony na schemacie cyfrą 1 spełnia funkcję

Oznaczenie cyfrą 1 na schemacie to klasyczny mostek prostowniczy, który zamienia napięcie przemienne (AC) z uzwojeń alternatora na napięcie stałe (DC) wykorzystywane do zasilania odbiorników oraz ładowania akumulatora. To rozwiązanie jest stosowane praktycznie we wszystkich samochodach oraz wielu innych instalacjach, gdzie trzeba uzyskać napięcie stałe z prądnicy lub alternatora. Duża liczba diod to typowa cecha prostowników trójfazowych – zapewniają one skuteczną zamianę napięcia oraz wysoką wydajność prądową. W praktyce, bez takiego układu prostowniczego, większość urządzeń elektronicznych czy samochód po prostu by nie działał, bo akumulatory i elektronika wymagają napięcia stałego. Moim zdaniem warto zapamiętać układ połączeń diod – bardzo często pojawia się na schematach w branży samochodowej i automatyce. Standardy branżowe, np. normy ISO dotyczące instalacji elektrycznych w pojazdach, jasno wskazują na konieczność stosowania prostowników tej klasy w układzie ładowania. Warto zauważyć, że w układach przemysłowych czy automatyce również prostowniki grają kluczową rolę, chociaż nie zawsze mają aż tyle diod – tu chodzi głównie o dużą moc i niezawodność. Z mojego doświadczenia wynika, że rozpoznanie takiego układu na schemacie to podstawa dla każdego technika i automatyka. Często spotyka się też tzw. mostki Graetza, które są bardzo podobne konstrukcyjnie.
