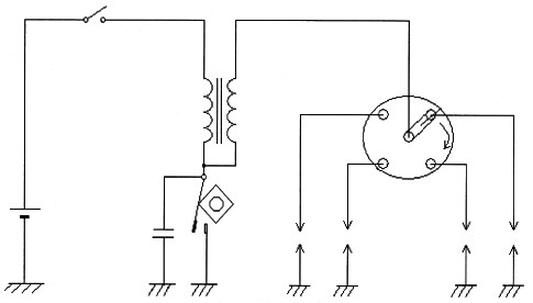

Schemat którego obwodu elektrycznego przedstawiono na rysunku?

Schemat przedstawia klasyczny układ zapłonowy, co można rozpoznać dzięki kluczowym elementom charakterystycznym dla tego typu obwodu. Przerywacz, cewka zapłonowa oraz rozdzielacz zapłonu są fundamentalnymi komponentami w klasycznych systemach zapłonowych stosowanych w silnikach spalinowych. Cewka zapłonowa generuje wysokie napięcie potrzebne do zapłonu mieszanki paliwowo-powietrznej w cylindrze. Przerywacz, który z reguły jest mechanicznie uruchamiany, odpowiada za przerywanie obwodu prądu, co prowadzi do indukcji wysokiego napięcia. Rozdzielacz zapłonu rozdziela to napięcie na odpowiednie cylindry silnika w odpowiedniej kolejności. Zrozumienie działania klasycznego układu zapłonowego jest kluczowe dla diagnostyki i naprawy pojazdów, a także dla zrozumienia ewolucji technologii zapłonu, która przeszła na układy elektroniczne, eliminujące wiele z tych mechanicznych komponentów.
