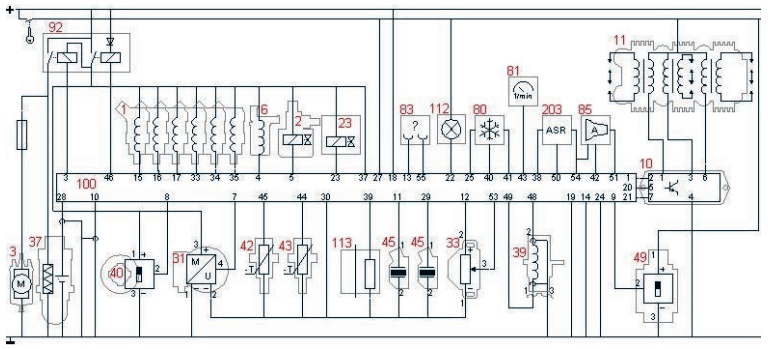

Którym numerem oznaczono na schemacie elektrycznym czujnik Halla na wałku rozrządu?

Czujnik Halla na wałku rozrządu jest oznaczony numerem 40 na tym schemacie. To bardzo ważny element w każdym nowoczesnym silniku – odpowiada za precyzyjne określenie położenia wałka rozrządu, a tym samym pozwala sterownikowi silnika (ECU) prawidłowo dobrać moment wtrysku paliwa i zapłonu. Z mojego doświadczenia wynika, że czujnik Halla jest jednym z tych komponentów, o których łatwo zapomnieć przy pierwszym podejściu do schematów, ale w praktyce serwisowej jego diagnostyka to chleb powszedni. W standardach branżowych dąży się do tego, by układ czujnika Halla był wyraźnie wydzielony na schemacie – najczęściej przy wałku rozrządu, z charakterystycznym symbolm kwadratu z literą „H” lub wyraźną numeracją, tak jak tutaj. W przypadku typowych problemów z uruchomieniem silnika lub nieprawidłową pracą na wolnych obrotach, analiza sygnałów z tego czujnika bywa kluczowa. W praktyce warsztatowej warto pamiętać, że błędy w okablowaniu lub uszkodzenia mechaniczne w okolicy wałka mogą zakłócić pracę czujnika, co objawia się kodami błędów odczytywanymi przez interfejs OBD2. Moim zdaniem, rozpoznanie położenia takich czujników na schematach, zwłaszcza w nowych typach instalacji, jest absolutnie podstawową umiejętnością dla każdego mechanika czy elektromechanika pojazdów.
