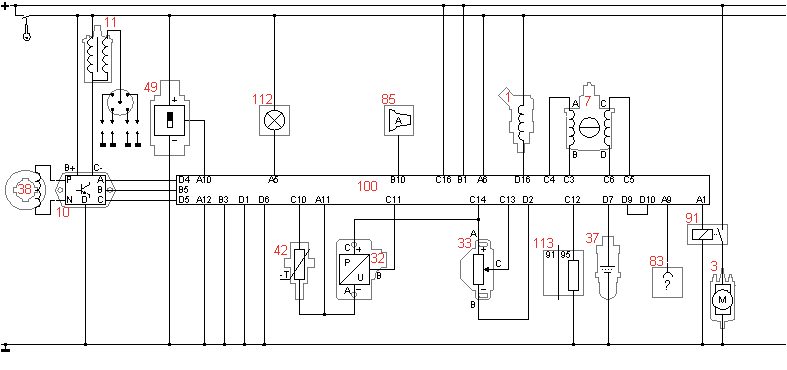

Aby dokonać kontrolnego pomiaru napięcia zasilania czujnika położenia przepustnicy, woltomierz należy podłączyć pomiędzy masę a zacisk zasilania elementu oznaczonego na schemacie numerem

Numer 33 na schemacie to właśnie czujnik położenia przepustnicy, a jego zasilanie podpięte jest do odpowiedniego zacisku. Jeśli chcemy sprawdzić napięcie zasilania tego czujnika, najpraktyczniejszą metodą jest podłączenie woltomierza między masę (czyli punkt odniesienia, najczęściej minus akumulatora albo masę pojazdu) a zacisk zasilania czujnika, który na schemacie jest oznaczony właśnie numerem 33. To jest taki standard branżowy – zawsze sprawdzamy napięcie zasilania, łącząc jeden przewód do masy, a drugi do wybranego punktu pomiarowego. Dzięki temu uzyskujemy wiarygodny pomiar i weryfikujemy, czy czujnik dostaje poprawne napięcie robocze, zazwyczaj 5V lub 12V, w zależności od układu. Taki pomiar pozwala szybko wykryć awarie typu przerwany przewód, słabe połączenie lub spadki napięcia na instalacji. Z mojego doświadczenia – to właśnie błędy w podłączeniach są częstą przyczyną pozornych usterek czujników. Warto pamiętać, że poprawny pomiar napięcia zasilania to absolutna podstawa w każdej diagnostyce czujnika położenia przepustnicy i innych elementów elektronicznych silnika. To nie tylko teoria, ale i praktyka warsztatowa. Trzymanie się tych zasad naprawdę ułatwia życie i skraca czas szukania problemów. Wiele osób popełnia błąd, podłączając się w nieodpowiednich miejscach i potem dostaje błędne odczyty. Dobrze wiedzieć, że numer 33 na tym schemacie to właśnie miejsce, gdzie powinien wylądować przewód pomiarowy.
