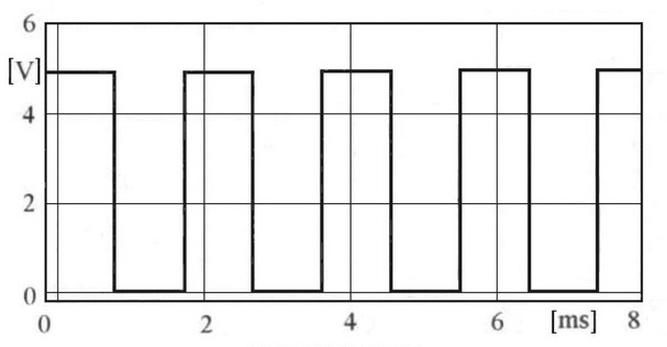

Poniższy oscylogram otrzymany w trakcie wykonywania diagnostyki układu wtrysku ECU potwierdza, że

Odpowiedź dotycząca częstotliwości sygnału wynoszącej 533 Hz jest poprawna, ponieważ na podstawie analizy oscylogramu ustalamy, że okres sygnału wynosi 1,875 ms. Używając wzoru na częstotliwość f = 1/T, gdzie T stanowi okres sygnału, możemy obliczyć częstotliwość jako 533,33 Hz, co po zaokrągleniu daje 533 Hz. W praktyce znajomość częstotliwości sygnału jest kluczowa przy diagnostyce układów elektronicznych, w tym systemów wtrysku paliwa, ponieważ pozwala na ocenę ich prawidłowego funkcjonowania. Częstotliwość sygnału jest istotnym parametrem, który może wpłynąć na efektywność działania silnika, a także na emisję spalin. Utrzymywanie optymalnej częstotliwości sygnału w układach wtryskowych jest zgodne z najlepszymi praktykami w branży motoryzacyjnej oraz normami środowiskowymi, co wpływa na trwałość silnika i jego osiągi.
