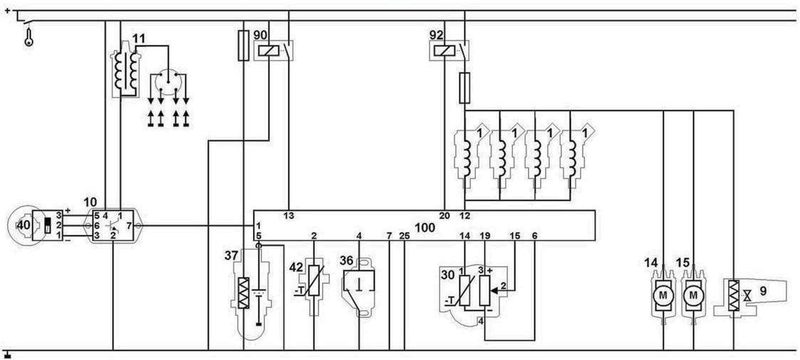

Na schemacie układu sterowania elementy oznaczone cyfrą 1 to

Elementy oznaczone cyfrą 1 na tym schemacie to faktycznie wtryskiwacze paliwa. Wtryskiwacze są kluczowym elementem układów zasilania silników nowoczesnych samochodów, szczególnie w jednostkach z bezpośrednim lub pośrednim wtryskiem paliwa. Ich podstawowym zadaniem jest precyzyjne dawkowanie odpowiedniej ilości paliwa do cylindrów, zgodnie z sygnałami wysyłanymi przez sterownik silnika (ECU). Z mojego doświadczenia wynika, że prawidłowa identyfikacja wtryskiwaczy na schematach jest bardzo przydatna np. podczas diagnostyki usterki czy przy pracy warsztatowej. Zwróć uwagę, że charakterystyczne dla wtryskiwaczy symbole to zazwyczaj prostokąty z wyprowadzonymi liniami, zwykle spięte równolegle, co od razu sugeruje, że mamy do czynienia z elementami sterowanymi elektronicznie dla każdego cylindra osobno. W branży motoryzacyjnej standardem jest, by wtryskiwacze były podłączone do osobnych wyjść ze sterownika, co daje dużą elastyczność w sterowaniu mieszanką paliwowo-powietrzną. Wtryskiwacze zapewniają wydajność, oszczędność paliwa oraz ograniczenie emisji szkodliwych substancji, co jest niezwykle ważne we współczesnych silnikach. Uważam, że analiza takich schematów to doskonała praktyka przed rzeczywistą naprawą czy diagnostyką pojazdu, bo pozwala szybciej odnaleźć się pod maską auta. Warto pamiętać, że wszelkie prace przy układzie wtryskowym wymagają zachowania szczególnej ostrożności oraz stosowania się do wytycznych producenta.
