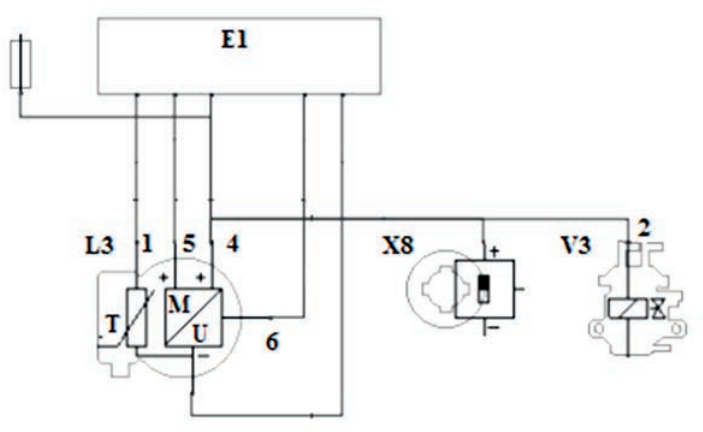

Dokonując pomiaru napięcia zasilania masowego przepływomierza powietrza z potencjometrem, woltomierz należy podłączyć do masy i wtyku oznaczonego cyfrą

Prawidłowa odpowiedź to numer 5, bo właśnie ten pin jest zasilaniem masowym przepływomierza powietrza z potencjometrem. Ogólnie patrząc na schematy pojazdów, masa przepływomierza jest kluczowa dla stabilnej pracy układu – bez dobrego połączenia z masą pojawiają się zakłócenia sygnału i błędne wskazania. W praktyce, aby prawidłowo zmierzyć napięcie zasilania masowego, musisz podłączyć minus woltomierza do linii masowej (czyli przewodu masy), a plus do pinu oznaczonego właśnie cyfrą 5. Moim zdaniem warto zawsze sprawdzać taki pomiar po każdej ingerencji w wiązkę – bo masa to podstawa w diagnostyce każdej elektroniki samochodowej. Sam producent, na przykład Bosch, zawsze zaleca dokładne sprawdzenie punktów masowych przepływomierza podczas szukania usterek związanych z pracą silnika. Często spotykałem się z sytuacją, gdzie usterki masy prowadziły do dziwnych objawów jak falowanie obrotów czy błędy mieszanki – a wystarczyło poprawić połączenie na pinie 5 i całość wracała do normy. Podłączając woltomierz w ten sposób, masz pewność, że mierzysz rzeczywistą różnicę potencjałów na zasilaniu masowym, co jest zgodne z dobrą praktyką warsztatową i normami obsługi czujników w układach sterowania silnika.
