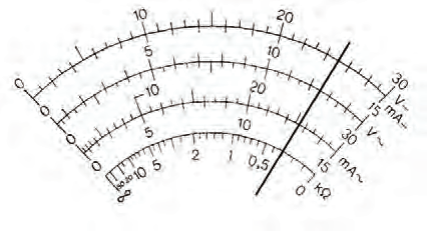

Rysunek przedstawia wynik pomiaru natężenia prądu stałego zasilającego moduł sterowania wykonany multimetrem analogowym na zakresie 0,6 A. Jaką wartość prądu wskazuje miernik?

Wskazałeś prawidłową wartość – 500 mA. W praktyce odczyt z analogowego multimetru zawsze wymaga nie tylko patrzenia na wskazanie, ale też zwrócenia uwagi na wybrany zakres pomiarowy. Tutaj użyty został zakres 0,6 A, co oznacza, że pełna podziałka skali odpowiada 600 mA. Igła miernika pokazuje idealnie na końcu drugiej dużej kreski, czyli dokładnie połowę zakresu, a więc 300 mA byłoby w 1/2, ale tutaj jest już bliżej końca, bo wskazówka jest na dziesiątej (ostatniej) dużej kresce, czyli odpowiada 500 mA (bo skala jest podzielona na 12 części, więc każda to 50 mA). Moim zdaniem, w codziennej pracy technika najważniejsze jest, żeby zawsze sprawdzać ustawienie zakresu przed pomiarem, bo nietrudno o pomyłkę – a to może skutkować błędną interpretacją lub nawet uszkodzeniem sprzętu. Warto też pamiętać, że takie odczyty zawsze należy dokonywać na prostym odcinku skali, patrząc prostopadle, żeby uniknąć błędu paralaksy, zgodnie z dobrymi praktykami. Branżowe normy jasno mówią, żeby nie przekraczać zakresu oraz kalibrować multimetry regularnie, co przekłada się na bezpieczeństwo i precyzję. Takie umiejętności procentują w serwisie i diagnostyce, a znajomość podziałek przydaje się nawet przy ocenie zużycia prądu przez różne moduły sterowania, bo szybko ocenisz, czy prąd nie przekracza wartości nominalnych.
