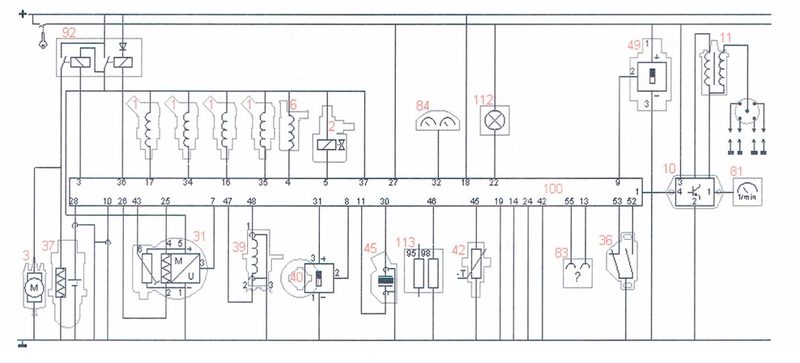

W celu dokonania kontrolnego pomiaru napięcia zasilania w obwodzie czujnika Halla, woltomierz należ] podłączyć pomiędzy masę, a zaciskiem zasilania elementu oznaczonego na schemacie numerem

Poprawna odpowiedź to opcja 40, ponieważ aby dokładnie zmierzyć napięcie zasilania w obwodzie czujnika Halla, woltomierz powinien być podłączony pomiędzy masę a zacisk zasilania tego czujnika. Na schemacie czujnik Halla jest oznaczony numerem 40, co jest istotne podczas przeprowadzania pomiarów. W praktyce, podłączenie woltomierza w tym miejscu pozwala na dokładne odczyty napięcia, co jest kluczowe w diagnostyce i monitorowaniu funkcjonowania komponentów elektronicznych. Ważne jest, aby pamiętać o standardowych procedurach pomiarowych, które obejmują zapewnienie, że obwód jest wyłączony podczas podłączenia woltomierza oraz o konieczności wyboru odpowiedniego zakresu pomiarowego na urządzeniu. Wiedza na temat schematów obwodów i oznaczeń komponentów jest niezbędna, aby efektywnie przeprowadzać tego typu pomiary, co jest uznawane za podstawową umiejętność w pracy z systemami elektronicznymi.
