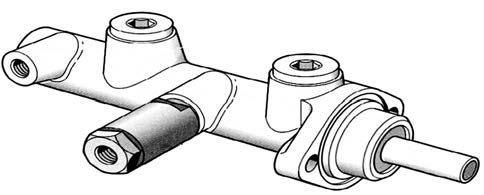

Element przedstawiony na rysunku to

Przedstawiony na rysunku element to pompa hamulcowa, dokładniej główna pompa hamulcowa układu hydraulicznego. Charakterystyczne są krótkie cylindryczne korpusy z otworami gwintowanymi na przewody hamulcowe oraz tłoczysko wychodzące z jednej strony, współpracujące z pedałem hamulca lub serwem podciśnieniowym. W środku znajdują się tłoczki, sprężyny powrotne i uszczelnienia gumowe, które wytwarzają ciśnienie w płynie hamulcowym. To ciśnienie jest przekazywane przewodami do zacisków lub cylinderków przy kołach. W praktyce, gdy kierowca naciska pedał, tłok w pompie przesuwa się i zamyka otwory kompensacyjne, a następnie podnosi ciśnienie w obwodzie – zgodnie z zasadą Pascala. Dlatego tak ważny jest stan techniczny pompy: brak wycieków, brak zapowietrzenia, prawidłowe uszczelnienia. Moim zdaniem każdy mechanik powinien umieć rozpoznać tę część po samym kształcie, bo przy diagnostyce hamulców często trzeba sprawdzić, czy np. miękki pedał nie wynika z wewnętrznych przecieków w pompie. W nowoczesnych autach pompa jest zwykle zintegrowana z serwem i blokiem ABS, ale zasada działania pozostaje ta sama – mechaniczny nacisk zamieniany jest na ciśnienie hydrauliczne. W warsztacie przy wymianie pompy trzeba pamiętać o odpowietrzeniu całego układu, stosowaniu płynu o klasie zalecanej przez producenta (np. DOT 4) oraz o dokładnym oczyszczeniu miejsc połączeń, bo płyn hamulcowy jest higroskopijny i korozyjny dla lakieru. Dobrą praktyką jest też wstępne odpowietrzenie pompy „na stole” przed montażem, co ogranicza późniejsze problemy z miękkim pedałem.
