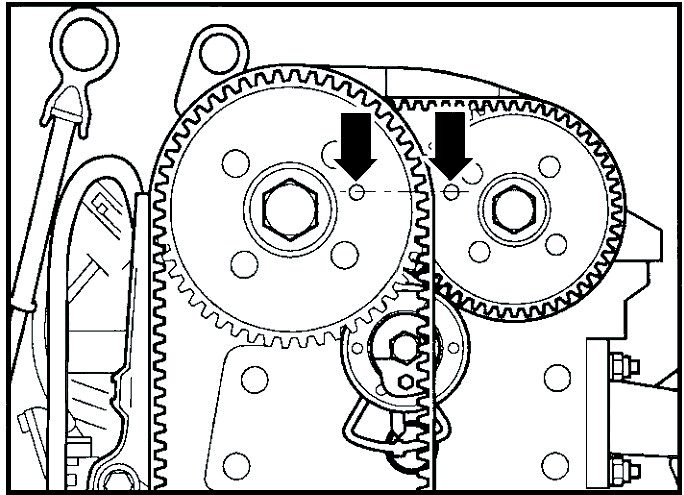

W silniku czterocylindrowym w układzie rzędowym strzałki na rysunku pokazują ustawienie wałków rozrządu w końcu suwu sprężania (GZP) dla tłoka

W tym ustawieniu wałków rozrządu strzałki pokazują położenie znaków, które odpowiadają górnemu zwrotowi położenia tłoka (GZP) na końcu suwu sprężania właśnie w pierwszym cylindrze. W klasycznym czterocylindrowym silniku rzędowym przyjmuje się, że wszystkie znaki rozrządu ustawia się względem pierwszego cylindra, a nie drugiego czy czwartego. To jest taki punkt odniesienia dla całej regulacji i dla sterownika silnika. Na rysunku widać, że krzywki wałka ssącego i wydechowego dla pierwszego cylindra są ustawione tak, aby oba zawory były zamknięte – wtedy w komorze spalania jest maksymalne sprężenie mieszanki, czyli koniec suwu sprężania. W praktyce, podczas wymiany paska rozrządu albo łańcucha, zawsze szuka się właśnie tej pozycji: znak na kole wału korbowego na obudowie, znaki na kołach wałków rozrządu względem siebie lub względem pokrywy, często blokuje się dodatkowo wałek i wał specjalnymi trzpieniami. Moim zdaniem warto wyrobić sobie nawyk patrzenia nie tylko na same znaki, ale też na położenie krzywek dla pierwszego cylindra – wtedy od razu widać, czy silnik jest w GZP na sprężaniu, czy w GZP na wydechu. Z punktu widzenia dobrych praktyk warsztatowych ustawianie rozrządu zawsze zaczyna się od zlokalizowania pierwszego cylindra i jego GZP, bo od tego zależy poprawna faza otwarcia i zamknięcia zaworów, równomierna praca silnika, prawidłowa emisja spalin i brak kolizji tłok–zawór. W wielu instrukcjach serwisowych producentów jest wyraźnie zapisane: „ustawić wał korbowy w GZP pierwszego cylindra, następnie ustawić koła wałków rozrządu na znaki”, dokładnie to pokazuje ten rysunek.
