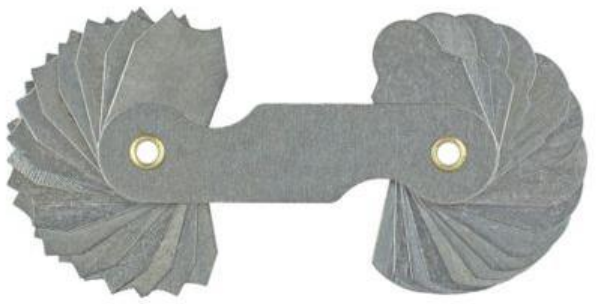

Rysunek przedstawia narzędzie pomiarowe stosowane do sprawdzenia

To narzędzie ze zdjęcia to wzornik promieni, nazywany też wzornikiem zaokrągleń. Służy on właśnie do sprawdzania zarówno zaokrągleń wypukłych (zewnętrznych), jak i wklęsłych (wewnętrznych), co jest bardzo istotne przy precyzyjnej obróbce metali czy tworzyw sztucznych. Wzorniki promieni są wykorzystywane najczęściej w warsztatach mechanicznych, narzędziowniach, ale też w zakładach produkcyjnych, gdzie liczy się dokładność wykonania detalu. Dzięki temu narzędziu można szybko ocenić, czy promień zaokrąglenia na krawędzi elementu odpowiada wymaganemu rysunkowi technicznemu, czy trzeba jeszcze poprawić obróbkę. Z mojego doświadczenia to narzędzie mocno przyspiesza kontrolę jakości, zwłaszcza gdy trzeba sprawdzić kilka promieni o różnych wartościach na jednym detalu. Wzornik taki spełnia wymagania określone w normach, np. PN-EN ISO 2768 dotyczącej tolerancji wymiarowych, gdzie precyzyjne zaokrąglenia są często wymagane. Warto pamiętać, że prawidłowe stosowanie wzornika promieni wpływa bezpośrednio na bezpieczeństwo oraz trwałość elementów maszyn – za duże lub za małe zaokrąglenie może prowadzić do koncentracji naprężeń albo problemów z montażem. Można śmiało powiedzieć, że bez tego przyrządu trudno byłoby zachować powtarzalność i jakość produkcji, szczególnie przy seryjnej obróbce. W praktyce, wzornik promieni to taki „must have” każdego mechanika, bo raz, że jest banalny w obsłudze, a dwa – daje szybkie i wiarygodne wyniki.
