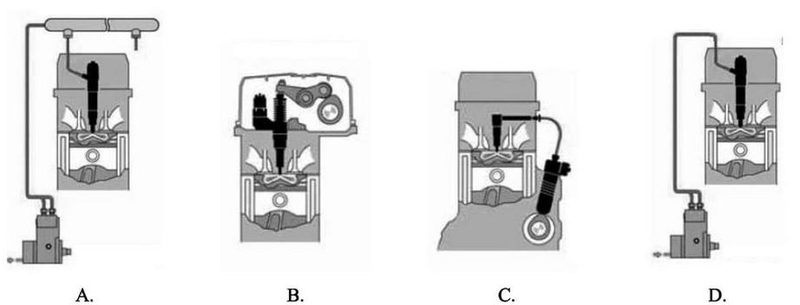

Układ wtryskowy silnika wysokoprężnego z zastosowaniem pompowtryskiwaczy pokazany jest na ilustracji

Układ wtryskowy z pompowtryskiwaczami, który został przedstawiony w ilustracji B, jest nowoczesnym rozwiązaniem technologicznym wykorzystywanym w silnikach wysokoprężnych. Charakteryzuje się on zintegrowaniem pompy wtryskowej i wtryskiwacza w jedną jednostkę, co znacząco wpływa na efektywność procesu wtrysku paliwa. Umiejscowienie pompowtryskiwacza bezpośrednio nad tłokiem pozwala na osiągnięcie wysokiego ciśnienia wtrysku, co z kolei prowadzi do lepszego atomizacji paliwa i efektywniejszego spalania. Zastosowanie takiego układu umożliwia również precyzyjne sterowanie czasem wtrysku, co jest kluczowe dla optymalizacji osiągów silnika oraz redukcji emisji spalin. W branży motoryzacyjnej standardem staje się implementacja pompowtryskiwaczy, zwłaszcza w silnikach o dużej mocy, gdzie wymagana jest wysoka dynamika reakcji na zmiany obciążenia. Oprócz tego, dobrym przykładem zastosowania pompowtryskiwaczy są nowoczesne pojazdy ciężarowe oraz osobowe z silnikami wysokoprężnymi, które spełniają rygorystyczne normy emisji spalin.
