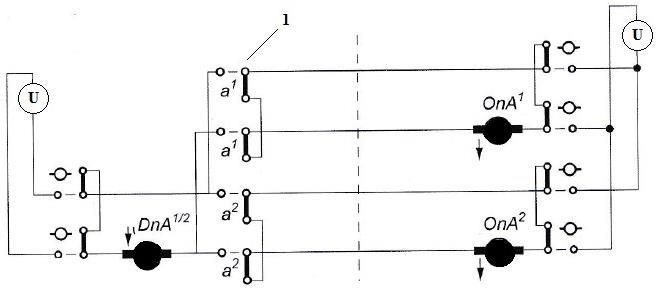

Na przedstawionym schemacie blokady stacyjnej cyfrą 1 oznaczono

Na schemacie blokady stacyjnej oznaczenie cyfrą 1 faktycznie wskazuje na zestyki drążka przebiegowego a¹, co jest dość charakterystyczne dla układów blokady zależnościowej. Zestyki te stanowią podstawowy element sterowania obwodem przebiegu. Praktycznie oznacza to, że dopóki drążek przebiegowy a¹ nie zostanie ustawiony w odpowiedniej pozycji, nie ma możliwości zrealizowania przebiegu – innymi słowy, nie można włączyć danego obwodu ani dopuścić pociągu na tor. To rozwiązanie jest szeroko wykorzystywane w klasycznych systemach zabezpieczeń ruchu kolejowego, gdzie interlockingi mechaniczne i elektromechaniczne bardzo mocno bazują na uzależnieniu kolejnych czynności od położenia drążków. Moim zdaniem takie zabezpieczenie, choć z pozoru proste, jest świetnym przykładem tego, jak w praktyce minimalizuje się ryzyko błędów ludzkich przy prowadzeniu ruchu. Zestyki drążków są często dublowane i sumowane w układach logicznych, żeby uniemożliwić omyłkowe włączenie sygnału czy nieautoryzowany przebieg. W praktyce, patrząc na starsze stacje, nadal bardzo często spotyka się takie rozwiązania, bo ich niezawodność jest potwierdzona latami eksploatacji. Warto jeszcze dodać, że normy kolejowe, w tym instrukcja Ie-4 PKP PLK, jednoznacznie opisują rolę i położenie zestyków drążków przebiegowych w schematach zależności, co pozwala na lepsze zrozumienie i analizę obwodów stacyjnych.
