Na którym rysunku przedstawiono mechaniczny napęd zwrotnicowy z kontrolą iglic?

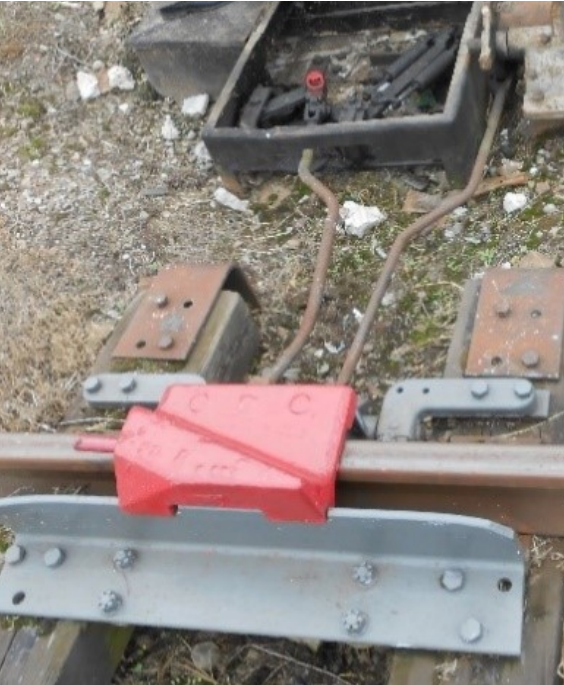

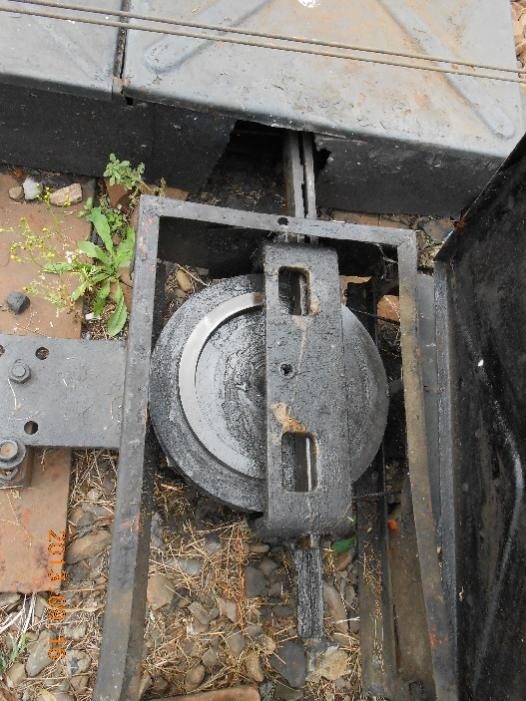

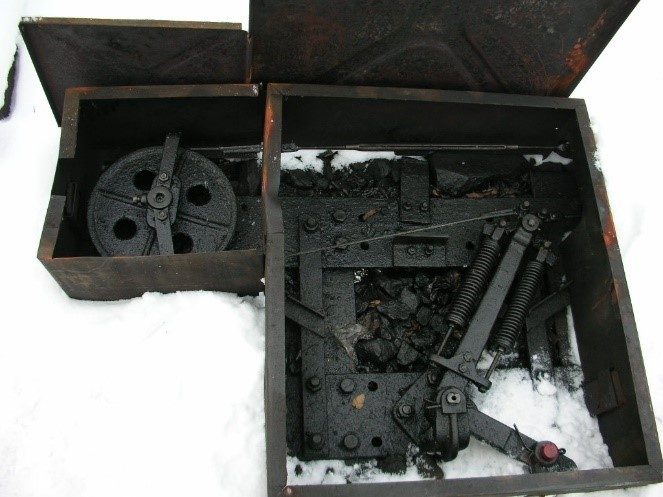

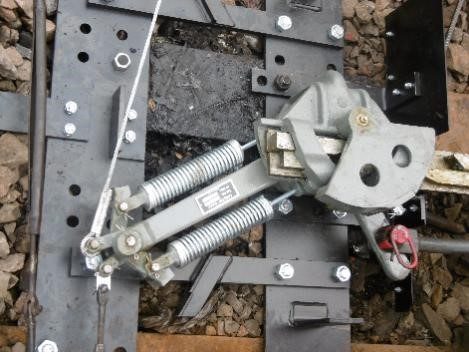

Na pierwszym rysunku widoczny jest mechaniczny napęd zwrotnicowy z tzw. kontrolą iglic. Kluczowa sprawa w takim rozwiązaniu to obecność wyraźnego mechanizmu sprężynowego oraz dźwigni, które pozwalają nie tylko na przestawianie iglic, ale także na ich dogniatanie i kontrolowanie położenia. W praktyce chodzi o to, żeby operator miał pewność, że iglice są dokładnie przyłożone do szyny – to gwarantuje bezpieczeństwo ruchu pociągów. Moim zdaniem to rozwiązanie jest najbardziej typowe na liniach o średnim lub mniejszym natężeniu ruchu, gdzie nie opłaca się stosować kosztownych napędów elektrycznych. Często spotyka się taki układ na bocznicach lub stacjach lokalnych. Standardy branżowe PKP PLK oraz wytyczne ITS jasno podkreślają konieczność stosowania kontroli iglic tam, gdzie wymaga się jednoznacznego potwierdzenia pozycji rozjazdu – to właśnie zapewnia widoczny na zdjęciu element sprężynowy i rygiel. Tego typu napędy, choć mogą wyglądać niepozornie, są sprawdzone i bardzo niezawodne. Warto zwrócić uwagę, że prawidłowa obsługa i konserwacja mechanizmu to podstawa, bo zużycie sprężyn czy luz na dźwigniach może zaburzyć kontrolę iglic. Z mojego doświadczenia wynika, że w praktyce często niedoceniany jest aspekt wizualnej inspekcji takich urządzeń – a to naprawdę pomaga wychwycić potencjalne zagrożenia!
