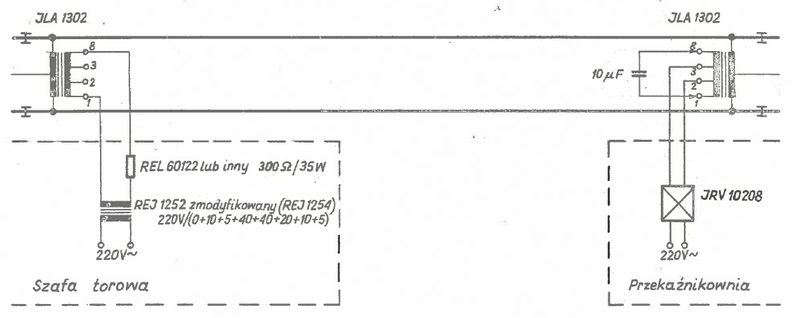

Na podstawie schematu określ rodzaj urządzenia niezajętości toru.

Izolowany obwód torowy to jedno z najbardziej klasycznych rozwiązań stosowanych w systemach sterowania ruchem kolejowym do wykrywania obecności taboru na odcinku toru. Właśnie taki układ przedstawia zamieszczony schemat – charakteryzuje się on zastosowaniem transformatorów separujących (np. JLA 1302), rezystorów balastowych oraz przekaźników torowych, a całość pracuje na wydzielonym elektrycznie fragmencie toru. Dzięki temu możliwe jest wiarygodne i niezawodne wykrywanie obecności pojazdów szynowych na danym odcinku poprzez detekcję zwarcia szyn przez koła. Izolacja elektryczna fragmentów toru zapewnia brak przepływu sygnału pomiędzy sąsiednimi odcinkami, co jest kluczowe dla bezpieczeństwa i jednoznaczności wskazań urządzenia niezajętości. Moim zdaniem, mimo wdrażania nowocześniejszych rozwiązań, izolowane obwody torowe wciąż są stosowane chociażby ze względu na swoją prostotę, niezawodność i łatwość diagnostyki, zwłaszcza na liniach o umiarkowanym natężeniu ruchu. Warto zwrócić uwagę, że takie rozwiązania są zgodne z normami branżowymi PKP i wytycznymi UIC, a ich funkcjonalność potwierdzona jest wieloletnią eksploatacją na polskiej sieci kolejowej. W praktyce, z mojego doświadczenia, są to układy dosyć odporne na zakłócenia, chociaż wymagają regularnego utrzymania izolacji szyn i kontrolowania stanu transformatorów.
