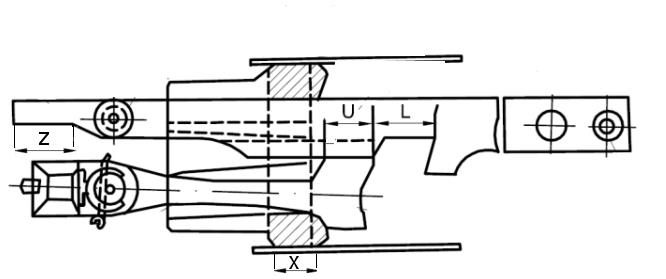

Określ na podstawie schematu zamknięcia nastawczego, który odcinek odnosi się do drogi oporowej klamry?

Odcinek U jest właściwym odniesieniem do drogi oporowej klamry w schemacie zamknięcia nastawczego. To właśnie ten fragment odpowiada za strefę, w której klamra napotyka opór wynikający z konstrukcji urządzenia i obecności elementów blokujących. Moim zdaniem, bardzo ważne jest, by rozumieć, że droga oporowa nie jest długością przypadkową – jest dokładnie określana w dokumentacji technicznej i normach branżowych, np. wg wytycznych PKP PLK. W praktyce, odcinek U decyduje o bezpieczeństwie mechanizmu. W przypadku nieprawidłowego ustawienia tej długości może dojść do sytuacji, w której zamknięcie będzie pozorne – klamra nie uzyska właściwego oporu i system nie zablokuje się poprawnie, co stwarza ryzyko poważnych awarii lub nawet wypadków. Spotkałem się z przypadkami, gdzie błędna interpretacja odcinków prowadziła do niewłaściwej regulacji całego układu, co bezpośrednio przekładało się na późniejsze problemy z eksploatacją. Dobrą praktyką jest każdorazowa weryfikacja tej drogi podczas przeglądów technicznych i wdrażania nowych rozwiązań. Warto też pamiętać, że zgodnie z najlepszymi standardami, np. EN 50126, wszystkie elementy drogi oporowej muszą być sprawdzone zarówno podczas montażu, jak i w trakcie rutynowych kontroli. Świadomość, gdzie przebiega odcinek U, pozwala na szybkie diagnozowanie ewentualnych usterek i daje przewagę w pracy serwisanta.
