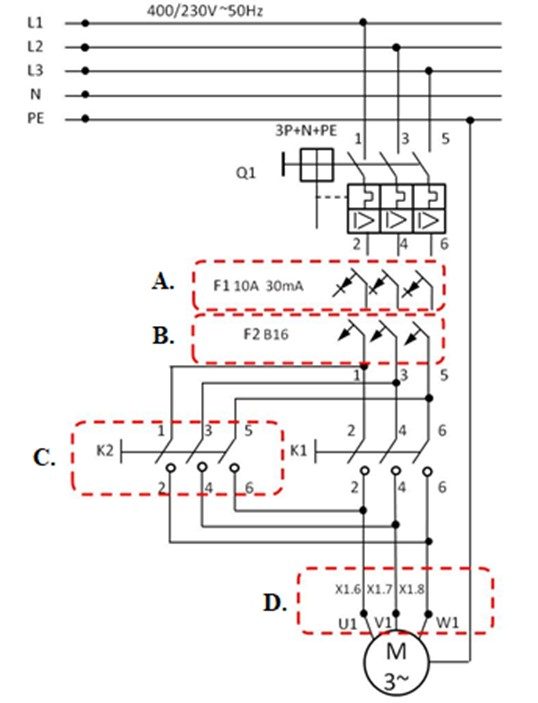

Wyłącznik różnicowoprądowy na schemacie oznaczono ramką

Wyłącznik różnicowoprądowy to taki element instalacji elektrycznej, który służy do ochrony ludzi przed porażeniem prądem oraz do zapobiegania pożarom wynikającym z prądów upływowych. Oznaczenie „F1 10A 30mA” dokładnie na to wskazuje – mamy tutaj wyłącznik, który reaguje na prąd różnicowy przekraczający 30 mA, co jest zgodne z normą PN-HD 60364 dotycząca ochrony przeciwporażeniowej. Prąd znamionowy 10A oznacza, że taki wyłącznik może być stosowany w obwodach o niewielkim obciążeniu, np. gniazda lub oświetlenie, gdzie szczególnie zależy nam na bezpieczeństwie użytkownika. Z mojego doświadczenia wynika, że dobrą praktyką jest instalowanie wyłączników różnicowoprądowych wszędzie tam, gdzie może dojść do bezpośredniego kontaktu z urządzeniami elektrycznymi – szczególnie w łazienkach, kuchniach czy warsztatach. Takie zabezpieczenie to standard zarówno w nowych instalacjach, jak i przy modernizacjach starszych budynków. Pomimo że niektórym wydaje się, że to tylko dodatkowy koszt, to jednak w praktyce często ratuje zdrowie lub życie. Warto pamiętać, że wyłącznik różnicowoprądowy nie chroni przed przeciążeniem czy zwarciem – do tego służą bezpieczniki nadprądowe – ale jego rola w prewencji porażeń jest nieoceniona. Na schemacie wyraźnie widać, że element F1 10A 30mA został wyodrębniony w osobnej ramce, co jest typowym sposobem oznaczania tego typu aparatury w dokumentacji technicznej.
