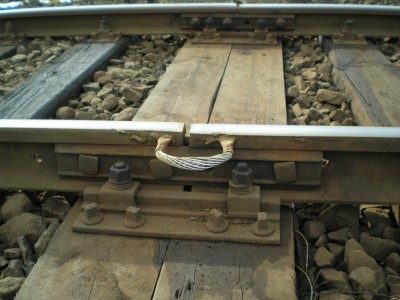

Przedstawiony na rysunku łącznik szynowy stanowi element

Łącznik szynowy, który widzisz na zdjęciu, to bardzo charakterystyczny element sieci powrotnej w kolejowych instalacjach trakcyjnych. Jego głównym zadaniem jest zapewnienie ciągłości elektrycznej pomiędzy poszczególnymi odcinkami szyn, zwłaszcza tam, gdzie występują łączenia czy przerwy dylatacyjne. Prąd powrotny, który przepływa przez szyny po przejeździe pociągu elektrycznego, musi wrócić do podstacji trakcyjnej – dlatego te łączniki są tak potrzebne. Moim zdaniem często się o tym zapomina, a to kluczowa sprawa dla bezpieczeństwa i niezawodności całego systemu. Bez nich mogłyby powstać tzw. przerwy powrotne, co skutkowałoby iskrzeniem, przegrzewaniem szyn czy nawet uszkodzeniem aparatury sygnalizacyjnej. W praktyce stosuje się je przy rozjazdach, mostach, wszędzie tam, gdzie szyny są mechanicznie rozdzielone, ale elektrycznie muszą stanowić całość. Warto też wiedzieć, że wymagania dotyczące montażu i kontroli tych łączników określają przepisy techniczne, np. wytyczne PKP PLK czy normy branżowe, jak PN-EN 50122-2. Z mojego doświadczenia wynika, że dobrze utrzymane łączniki szynowe to podstawa niezawodności sieci trakcyjnej, a dodatkowo mają wpływ na pracę systemów sygnalizacyjnych i zabezpieczeń na liniach kolejowych.
